Kümmert Euch!

Kompakt informieren

• Modernisierungsprojekte bleiben häufig hinter ihren Potenzialen und Zielen zurück, weil bereits die Grunddatenbeschaffung nicht mit der gebotenen Tiefe und Sorgfalt vorgenommen wird und der Erfolg nicht ausreichend kontrolliert wird.
• Ein weiteres Manko entsteht durch das Weiterreichen von Planungsleistungen an Hersteller, die diese kostenlos erbringen, aber die Ergebnisse häufig nicht auf Plausibilität prüfen (können).
• Eine Optimierungsphase nach der Inbetriebnahme ist auf Basis zahlreicher ausgewerteter Projekte dringend geboten, um eine geplante Wirtschaftlichkeit zu erreichen oder sogar zu verbessern.

Die nachfolgend beschriebenen Projektbeispiele entstammen einer Langzeitberatung der Diakonie mit dem Schwerpunkt der Entwicklung des Immobilienbestands und seiner Energieversorgung (siehe Info-Kasten). Eigentlich waren die Voraussetzungen – die mit hoher Wahrscheinlichkeit auf andere größere Einrichtungen der Sozialwirtschaft übertragbar sind – für eine erfolgreiche Projektrealisierung günstig:

• die Ausgangslage zur Grunddatenbeschaffung für Sanierungsprojekte ist insgesamt positiv; Pläne sind vielfach vorhanden, wenn auch eher analog und in unzähligen Archiven abgelegt,
• langjährig und engagiert mit dem Gebäude- und Anlagenbestand betraute Handwerker sind auskunftsfreudig; sie ersetzen schriftliche Revisionsunterlagen, sind jedoch vielbeschäftigt und ins Tagesgeschäft eingebunden,
• die Liegenschaften haben vielfach Bauabteilungen mit Betriebsingenieuren, die zwar einen guten Überblick über das große Ganze, jedoch aufgrund der schieren Masse an zu betreuenden Objekten, Anlagen und Projekten wenig Zeit für Details haben,
• die Planung und Ausführung von Neubauten erfolgt in der Regel durch externe Unternehmen,
• die Instandhaltung erfolgt eher feuerwehrmäßig als geplant und vorausschauend, zumeist durch internes Personal,
• die zur Verfügung stehenden Budgets für Baumaßnahmen, Bauunterhaltung und Instandhaltung sind aufgrund der geltenden Sozialgesetzgebung zwar als Budget vorhanden, jedoch insgesamt streng limitiert,
• hinsichtlich der Planungs- und Nutzungshorizonte darf mit den längsten Zeiträumen überhaupt gerechnet werden; Langlebigkeit steht in der Bedeutung deutlich über schneller Amortisation. Nachhaltigkeit überwiegt Rendite.

Den Teufelskreis durchbrechen

Diese Konstellation bietet Vorteile – birgt aber auch deutliche Gefahren. Ein überzeichnetes Szenario zur Verdeutlichung: Es steht die Modernisierung einer Heizzentrale an, das Projekt ist so umfangreich, dass der interne Betriebsingenieur es nach außen vergeben muss, weil es neben dem laufenden Betrieb nicht zu schaffen ist.

Der externe Planer muss Grunddaten vor Ort beschaffen. Ein gut strukturiertes Datenumfeld gibt es nicht. Ein paar nicht ganz aktuelle Pläne und unvollständige Revisionsunterlagen der letzten Modernisierung vor 20 Jahren sind schnell verfügbar und müssen reichen. Wichtige Details, die das interne Betriebshandwerk im Kopf hätte, werden nicht übermittelt, weil niemand daran denkt oder sich die Zeit nimmt.

Der externe Planer erstellt ein Konzept. Aufgrund der großen Zeithorizonte des Auftraggebers sind auch Lösungen denkbar, die zu eher langen Amortisationszeiten führen und bei Auftraggebern aus dem industriellen Umfeld nicht durchsetzbar wären. Es kommen darum nicht ganz alltägliche Produkte zum Einsatz und Leuchtturmprojekte werden unter dem Deckmantel der Nachhaltigkeit verkauft. Eine Verkomplizierung der technischen Systeme wird zumindest begünstigt, zumal der externe Planer daran gut verdienen kann. Ein Teil der Planungsleistungen geht an die Produkthersteller, insbesondere wenn es regelungstechnisch und hydraulisch kompliziert wird.

Es wird gebaut und abgenommen. Die Nutzung beginnt. Eine bezahlte Inbetriebnahmephase seitens des externen Planers entfällt weitgehend. Angesichts intern ohnehin vorhandenen Personals gehen Betrieb, Instandhaltung und Wartung schnell in die Verantwortung des Auftraggebers und Betreibers über. Außerdem sind Ausgaben in Investition und laufenden Betrieb buchhalterisch klar getrennt.

Betriebsingenieure und -handwerker werden so in immer kürzeren Zeitintervallen mit ständig komplexer werdenden Komponenten und Systemen konfrontiert, deren technische Optionen und Einsparpotenziale nicht annähernd ausgeschöpft werden. Am Ende bleiben Realisierungskosten, denen keine ausreichenden Einsparungen gegenüberstehen. Und genervtes Betriebspersonal, das damit beschäftigt ist, zu retten, was zu retten ist. Und für das nächste Bauprojekt – das wieder an einen externen Planer geht – bleibt noch weniger Zeit für eine vernünftige Grunddatenübermittlung.

Diesen Teufelskreis gilt es zu durchbrechen – in der Evangelischen Stiftung Neuerkerode Abb. 1, in der die Problematik in Angriff genommen und erfolgreich gelöst wurde und zukünftig anderswo auch.

Optimierung der Biowärmenutzung

Ein positives Beispiel für die Kooperation mit einem externen Planer und externem ausführenden Unternehmen ist die Optimierung der Biowärmenutzung in der Evangelischen Stiftung Neuerkerode.

Lieferant der Wärme ist ein ortsansässiger Landwirt und Biogasanlagenbetreiber der ca. 400 m Luftlinie entfernt Strom mit einem BHKW produziert. Der Bau der Wärmeeinspeisung erfolgte im Jahr 2006. Eine Datenerhebung – Netzhydraulik, Abnahmeleistungen usw. – für das vorhandene Nahwärmenetz erfolgte nicht. Die Plandaten stammten aus den 1970er- und 1980er-Jahren.

Die verfügbare und geplante Dauerleistung an Abwärme aus der Biogasverstromung liegt bei etwa 550 kW. Eingespeist wurden in das Liegenschaftsnahwärmenetz in den ersten Jahren jedoch nur etwa 3000 MWh/a, das entspricht ca. 330 kW Dauerleistung. Trotz einer deutlichen Abweichung vom 60 % höher liegenden Zielwert 4800 MWh/a erfolgte keine nennenswerte Betriebsoptimierung seitens des damaligen Planungsbüros. Wünschenswert wäre eine mindestens einjährige Monitoringphase nach Inbetriebnahme gewesen.

Durch Eigenleistung und -initiative der Betriebshandwerker (Einstellung von Pumpen und Regelparametern parallel zum laufenden Betrieb) konnte im Verlauf der folgenden Jahre die Einspeisung immerhin auf ca. 3500 MWh/a gesteigert werden (ca. 400 kW mittlere Dauerleistung). Ohne Investitionsmittel war damit das Machbare erreicht.

Innerhalb des von der Deutschen Bundesstiftung Umwelt (DBU) geförderten Beratungsprojektes „Neuerkerode 2050“ erfolgte im Jahr 2010 durch die Ostfalia Hochschule eine Untersuchung der Netzhydraulik mit Reproduktion der tatsächlichen Planungs- und Betriebsranddaten. Es wurden Messungen zu Druckdifferenzen und Temperaturen durchgeführt. Festgestellt wurden zwei gegeneinander arbeitende Pumpen (Kesselzentrale sowie Biowärmeeinspeisung an einem Netzendpunkt), die eine höhere Einspeisung verhinderten. Eine regelungstechnische Kommunikation der Pumpen war nicht vorhanden.

Ein externer Planer wurde hinzugezogen. Sein vertraglich festgelegtes Ziel war die Erhöhung der Biowärmeeinspeisung auf 550 kW. Parallel zur ohnehin erforderlichen Modernisierung der Nahwärmepumpen Anfang 2013 wurde eine Schlechtpunktregelung mit Kommunikation zwischen zentraler Nahwärmepumpe und der Pumpe für die Biowärmeeinspeisung errichtet. Der Biowärmeeinspeisung ins Liegenschaftsnetz wurde regelungstechnisch der Vorrang eingeräumt. Eine einjährige Monitoringphase mit Einregulierung folgte in Verantwortung des externen Planers.

Einschließlich der Pumpenmodernisierung führte das Maßnahmenpaket zu Kosten von ca. 114 000 Euro. Der Biogasanlagenbetreiber beteiligte sich mit knapp 23 000 Euro, da er vom erhöhten Wärmeverkauf profitiert. Der externe Planer und der Biogasanlagenbetreiber vereinbaren mit der Evangelischen Stiftung Neuerkerode eine Risikovereinbarung über 16 000 Euro im Falle des Nichterfolgs.

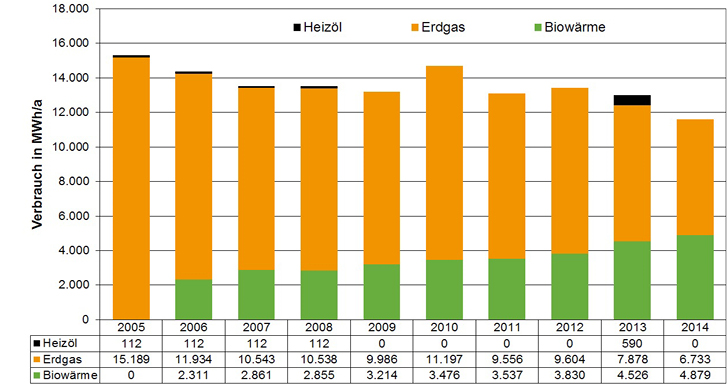

Allerdings musste davon kein Gebrauch gemacht werden, da bereits im Jahr 2014 eine Einspeisung von knapp 4900 MWh/a (ca. 560 kW Dauerleistung) erreicht wurde Abb. 2. Die Kostenersparnis aufgrund des verminderten Gaseinsatzes, abzüglich der in Anspruch genommenen Biowärme, lag bei ca. 40 000 Euro/a. Die Amortisationszeit ist damit absehbar kurz und das Projekt war ein gutes Geschäft für alle beteiligten Partner.

Erkenntnis: Die hydraulische Berechnung des Netzes und die Erfassung tatsächlicher Abnahmeleistungen war unerlässlich, die Vergabe an einen externen Planer mit Expertise notwendig, das Vertragsmodell sinnvoll und die Gesamtmaßnahme wirtschaftlich und ökologisch ein voller Erfolg.

Pumpenaustauschprogramm

Ein zweites Projekt befasste sich mit einem globalen Pumpenaustausch für alle Heizungs- und Zirkulationspumpen in den ca. 50 Hausanschlussstationen der Liegenschaft. Ebenfalls aufgrund mangelnder interner Planungskapazität wurde das Projekt zunächst direkt aus der internen Bauabteilung an einen Pumpenhersteller delegiert – mit der Bitte, ein Angebot für eine Vollmodernisierung aller Pumpen abzugeben. Einzige zur Verfügung gestellte Planungsgrundlage waren die Anschlussleistungen und beheizten Flächen der Gebäude aus der Bauphase des Netzes (1970er- bis 1980er-Jahre) – die der beim Pumpenhersteller beschäftigte Planer nicht infrage stellte oder plausibilisierte. Eine Honorierung der indirekten Planungsleistung gab es – wie üblich – nicht.

Parallel wurden im Rahmen des DBU-Projekts seitens der Ostfalia Hochschule überschlägige Pumpenauslegungen vorgenommen. Basis dafür waren Verbrauchsdaten (Energieanalyse aus dem Verbrauch über eine Korrelation der gemessenen Wärmeleistung mit der Außentemperatur) sowie Abschätzungen zur Heiznetzgeometrie. Für die Zirkulationspumpen wurden die Netzlängen überschlägig erfasst und ihr Dämmstandard erhoben. Abhängig vom Baualter und der Regelbarkeit der vorhandenen Pumpen folgte eine Empfehlung zum Austausch oder Erhalt jeder einzelnen Bestandspumpe.

Die Erneuerung von 42 Heizungspumpen (der insgesamt vorhandenen 49 Einzel- und 29 Doppelpumpen) und 12 Zirkulationspumpen (der 37 Pumpen im Bestand) erfolgte 2010. Basis waren die Abschätzungen der Ostfalia. Die Ausführung erfolgte teils mit internen, teils mit externen Handwerkern. Da kein anderer externer Planer eine Garantie für die Richtigkeit der Werte übernehmen wollte, blieb die Verantwortung allein in Händen der Betriebsingenieure der Evangelischen Stiftung Neuerkerode. Der laufende Betrieb zeigte erfreulicherweise keine Probleme (einer befürchteten Unterdimensionierung).

Wieso kam es überhaupt zu Befürchtungen dieser Art? Der Pumpenhersteller hätte nahezu flächendeckend alle Pumpen getauscht – das war sein Auftrag – und im Schnitt Pumpen mit der 2,3-fachen Leistung eingesetzt. Ohne Honorar für eine tatsächliche Planung ist das grundsätzlich nachvollziehbar, allerdings nicht zufriedenstellend.

Solarthermie für ein Pflegeheim

Das dritte Beispiel betrifft die Installation einer Heizzentrale mit solarer Trinkwassererwärmung und Heizungsunterstützung in einem Pflegeheim. Diese Anlagentechnik wurde im Zuge einer energetischen Vollmodernisierung des Gebäudes von einem externen TGA-Fachplaner vorgeschlagen.

Das DBU-Projekt der Ostfalia Hochschule hatte vorab eine Potenzialanalyse für Solarthermie und Photovoltaik für alle 50 Gebäude der Liegenschaft Neuerkerode vorgenommen. Sie lieferte zwei wesentliche Fakten: welche sinnvollen Flächen stehen für Solarenergienutzung zur Verfügung (auf Basis einer Begehung und Sichtung der Dachflächen samt Verschattung) und welcher Bedarf an Solarthermie für die Trinkwassererwärmung (auf Basis erfasster Nahwärmeverbräuche im Sommer) überhaupt existiert.

Der externe TGA-Planer delegierte das Projekt kurzerhand weitgehend an einen Solarthermiehersteller. Dieser machte noch vor Modernisierungsbeginn einige Kurzzeitmessungen zu Lastspitzen und Bedarfswerte und projektierte daraufhin. Der Einbau der Anlage erfolgte 2011. Für die 20 Nutzer des Pflegeheims wurden knapp 21 m² Kollektorfläche und 1500 l Pufferspeichervolumen installiert. Die Nachheizung erfolgt mit Nahwärme.

Die energetische Auswertung zeigte einen Ertrag von ca. 360 kWh/a je m² Kollektorfläche (ein Wert im Mittelfeld) sowie einen Deckungsanteil am Energiebedarf des Gebäudes von knapp 7 % (deutlich zu gering). Im Abgleich mit der Vorprojektierung aus dem DBU-Projekt zeigte sich eine deutliche Unterdimensionierung der Anlage. Die installierte Fläche beträgt nur 60 % der vorher für eine reine Trinkwassererwärmung geschätzten Kollektorfläche, obwohl auch eine Heizungsunterstützung vorgesehen war.

Eine anschließende Betriebsoptimierung seitens des Planers erfolgte nicht, der Hersteller unterstützte zumindest weitere Messungen. Eine Nachverfolgung des Problems ergab, dass die Anlage von der Herstellerfirma anhand von Messwerten dimensioniert wurde, welche fehlbehaftet waren (zu kleine erfasste Zapfmengen). Eine Plausibilisierung anhand der vorliegenden Sommerverbrauchswerte aus dem DBU-Projekt erfolgte nicht.

Außerdem sind – entgegen der Planungsannahmen – die Zirkulationsverluste beim Umbau des Gebäudes nicht gesunken, sondern gestiegen, da weitere Zapfstellen eingerichtet wurden. Es wurde seitens des Planers keine aktive Maßnahme ergriffen, die Zirkulationslast zu mindern. Planer oder Herstellerfirma hätten beide Probleme erkennen können. Eine Schuldübernahme beider oder eines der Beteiligten ist offen. Die Planung ist als Fehlplanung einzustufen. Unterdessen ist ein anderes externes Planungsbüro damit befasst, eine hydraulische und regelungstechnische Optimierung durchzuführen.

Wunsch und Ausblick

Eine Liste der wenigen sofort geglückten und der vielen über Umwege optimierten Projekte könnte fortgeführt werden. Allerdings kann der Erkenntnisgewinn für die Planungs- und Ausführungspraxis auch heute schon wie folgt zusammengefasst werden:

Es ist entweder ein vollständiger Übergang aller Verantwortlichkeiten an das interne Personal einer komplexen Liegenschaft, welches dann selbstverständlich zahlreicher vorhanden sein muss, erforderlich. Das kostet Zeit, Geld und Organisationsaufwand. Die internen Verantwortlichen müssen mit den ihn anvertrauten Gebäuden und Anlagen so umgehen, als wäre es ihr eigenes Hab und Gut.

Alternativ bleibt es beim externen Personal, welches für größere Projekte hinzugezogen wird. Im Vorfeld einer Umsetzung braucht es dann allerdings eine ausreichende Phase der Datenübermittlung und im Nachgang eine Betriebsoptimierung – das kostet ebenfalls Zeit, Geld und Organisationsaufwand. Das interne Personal darf sich vor Projektbeginn nicht aus der Verantwortung stehlen. Es muss artikulieren, welche Produkte und Konzepte sie aus Sicht späterer Verantwortlichkeiten ausschließen und der Grunddatenübermittlung deutlich mehr Bedeutung zumessen als bislang.

Extern Beauftragte müssen sich tiefgründiger mit dem Bestand befassen und auch daraufhin planen (und kalkulieren), dass sie auch im Nachgang noch drei bis fünf Jahre vor Ort sind und für ihr Tun und den Erfolg geradestehen. Eine unreflektierte Delegation von Planungsleistungen an Herstellerfirmen ist keine akzeptable Gegenleistung für das gezahlte Planungshonorar.

Also: kümmert Euch! Und zwar auf beiden Seiten!
