Hallengebäude zug- und staubfrei beheizen

05.04.2017 | Veröffentlicht in Ausgabe 04-2017

<p>
</p>

<p>
<span class="GVAbbildungszahl">1</span>

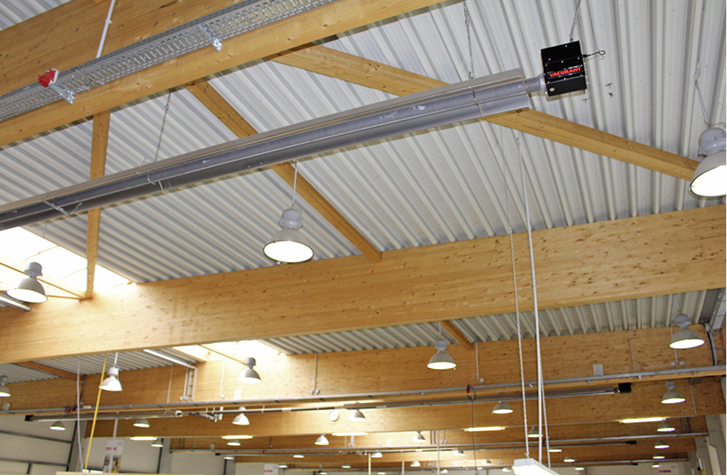

Dunkelstrahler in der Prospex-Werkstatt in Erkelenz.
</p> - © Vacurant — © Vacurant

1 Dunkelstrahler in der Prospex-Werkstatt in Erkelenz.

Deckenmontierte Dunkelstrahler zählen zu den Favoriten, wenn es um die Heizung von Industriehallen, Werkstätten und Logistikgebäuden geht. Vor allem die niedrigen Investitions- und Betriebskosten machen deckenmontierte Dunkelstrahler für gewerbliche Bauherren attraktiv. Und die direkte Befeuerung der Geräte mit Erdgas macht den Bau einer Heizzentrale und ein aufwendiges Rohrnetz für das Heizwasser entbehrlich.

Kompakt informieren

Hallenheizungen mit Dunkelstrahlern schaffen behagliche Aufenthaltszonen, ohne Staubaufwirbelung und ohne Zugluft.
Dunkelstrahler sind ideal für Produktionsstätten, Logistikhallen, Handelsbauten und Sportstätten.
Die Bedarfsregelung und die geringe Masse des Heizsystems ermöglichen einen sparsamen Energieeinsatz ohne Verteilverluste.

Dunkelstrahler temperieren Hallengebäude gleichmäßig – ohne Zugerscheinungen und ohne Staubaufwirbelung. Das ist ein wichtiger Vorteil in vielen Firmengebäuden, beispielsweise in Elektrowerkstätten und feinmechanischen Betrieben. Auch für die Logistikbranche: Schließlich wollen die Kunden saubere Waren und keinesfalls beim Auspacken Schmutz auf diese übertragen.

Dunkelstrahler lenken die Wärme dorthin, wo sie tatsächlich gebraucht wird, nämlich in die Arbeitszonen. Da der Thermik-Luftstrom entfällt, entsteht kein verlustreicher Wärmestau im Dachbereich. Es entsteht vielmehr ein gleichmäßiges Temperaturprofil, das nach oben hin abnimmt. Obendrein kühlt die Halle nicht schlagartig aus, wenn Tore geöffnet werden, denn die Wärme ist im Baukörper gespeichert. Ein großer Vorteil für Produktionsstätten, Logistikhallen und Verkehrsbauten.

Fallbeispiel Zalando

In Lahr / Schwarzwald hat der Online-Versandhändler Zalando Ende 2016 sein viertes Logistikzentrum in Deutschland in Betrieb genommen. Die neu errichtete Immobilie an der A5 dient in erster Linie der Versorgung der Zalando-Kunden in Süddeutschland, der Schweiz und in Frankreich. Das schlüsselfertig errichtete Gebäude hat eine Geschossfläche von 130 000 m² und ist in acht Einheiten mit Höhen von 10 und 15 m eingeteilt. Entwickler und Investor ist der Immobilienkonzern Goodman.

Bei der Heizungsauswahl entschied sich der Bauherr für eine Dunkelstrahler-Lösung von Vacurant. Acht deckenmontierte Langfeldstrahler mit einer Gesamtleistung von 400 kW temperieren die verschiedenen Lagerbereiche. Die stufenlose Regelung der Strahler erlaubt auf wirtschaftliche und komfortable Weise die gleitende Betriebsart zwischen 50 und 100 % der Nennleistung. Das ist auch für die Umwelt relevant, denn so werden Startzyklen und Abgasemissionen reduziert.

Die Strahler werden von zentraler Stelle aus mit einem PC überwacht und gesteuert. Die digitale Vacutronic-Regelung errechnet den günstigsten Einschaltzeitpunkt durch Innen- und Außentemperaturfühler. Die Langfeldstrahler sind so konzipiert, dass sie auf der Höhenlage von Unterzügen mit entsprechenden Aussparungen installiert werden können. Rezirkulierende Strahlungsbänder mit niedrigen Oberflächentemperaturen führt Vacurant mit bis zu 300 kW in Längen bis 250 m aus.

Nicht nur für Großobjekte

Wie Vacurant betont, hat sich die Dunkelstrahlerheizung auch in kleineren Projekten sehr bewährt, etwa in Sportstätten und im Care-Bereich. Beispielsweise wurden in zwei Prospex-Werkstätten für psychisch kranke Menschen in Erkelenz Abb. 1 jeweils acht Einzelstrahler mit einer Heizleistung von 100 kW installiert. Jede Halle misst 2000 m² und ist in 4 Heizzonen unterteilt. Die 8 m langen Langfeldstrahler sind in 6 m Höhe aufgehängt, wobei immer zwei Geräte an einer gemeinsamen Abgasleitung hängen. Die geringe Leistung pro Gerät (12,5 kW) sorgt für eine milde, zugfreie Temperierung der Arbeitszonen.

Ein Best-Practice-Beispiel aus dem Sportstättenbereich: Für die Tennishalle der BV Sportfreunde Kladow in Berlin lieferte Vacurant zwei U-Rohrstrahler mit je 27 kW Heizleistung. Die 6,6 m langen Strahler sind in 7 m Höhe über dem Ballwurfnetz installiert. Die Heizung deckt von 7.00 bis 23.00 Uhr die Grundversorgung und hält die Hallentemperatur auf 14 °C. Mit dem Einschalten der Platzbeleuchtung wird die Raumtemperatur auf 18 °C hochgefahren. Per Vacutronic-Regelung werden beide Dunkelstrahler überwacht und gesteuert.

In allen genannten Fällen gaben außer der Energieeinsparung die niedrigen Investmentkosten den Ausschlag zugunsten der Dunkelstrahlerheizung. Mit entscheidend waren auch die kurzen Installationszeiten, bedingt durch die „steckerfertige“ Geräteausführung mit integrierter Aufhängevorrichtung und sehr geringes Gewicht. Last not least: Bei einer Erweiterung oder Umnutzung der Halle lassen sich die Strahler relativ rasch neu positionieren. Peter Göhringer, Wissembourg
