Kompakt informieren
- Werden die Rücklaufleitungen von Erdwärmesonden bis in eine Tiefe von 25 m gedämmt, führt dies zu einer höheren Temperaturspreizung und einer höheren Effizienz der gesamten Wärmepumpenanlage.
Die Temperaturschwankungen in der oberen Bodenzone sind für bisher übliche Ausführungen von Erdwärmesonden vor allem während der Heizsaison ungünstig: Ein Teil der in den tieferen Schichten von dem zirkulierenden Wärmeträgerfluid aufgenommenen Niedertemperaturwärme wird dadurch wieder an das umgebende Erdreich abgegeben. Zudem sind die kälteren Zulaufrohre meist unmittelbar neben dem wärmeren Rücklauf verlegt, was ebenfalls zu einer ungewollten Abkühlung des Wärmeträgermediums führt. So entsteht ein Energie- und Temperaturverlust, der die Leistungsfähigkeit der angekoppelten Wärmepumpensysteme vermindert und die Betriebskosten erhöht.

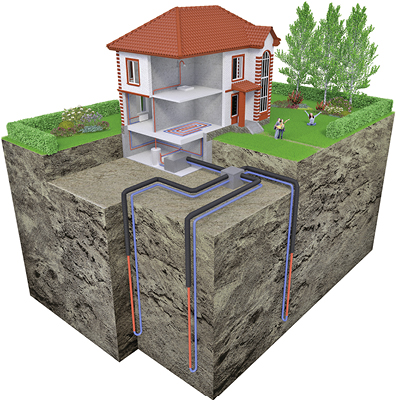

Im Rahmen eines Forschungsprojekts des Instituts für angewandte Bauforschung in Weimar wurde nun geprüft, wie sich die Dämmung der horizontalen Anschlussleitungen und des Rücklaufs bis in eine Tiefe von 25 m auswirkt Abb. 1. Wie es angesichts der schwankenden Temperaturen im Boden zu vermuten war, hatte die Dämmung des Rücklaufs einen deutlich positiven Einfluss: Die Temperaturspreizung der Erdwärmesonde erhöht sich Abb. 3 und das Gesamtsystem läuft dadurch effektiver.
Durch die Erdverlegung bei der Rücklaufdämmung muss das Material hohen Anforderungen genügen. Während der Untersuchung zeigte sich, dass der Isolierkanal Protectube Abb. 2 von Thermaflex alle erforderlichen Eigenschaften erfüllte. Der Isolierkanal aus extrudiertem Polyolefin ist im Temperaturbereich von – 80 bis + 95 °C einsetzbar. Bemerkenswert sind die Flexibilität des Materials und der daraus resultierende kleine Biegeradius von 30 cm. Thermaflex bietet zu jeder Sondenrohrgröße die passenden Isolierdimensionen an. Mit Protectube werden im Idealfall die vertikale Rücklaufsonde und die horizontalen Anschluss- und Verteilerleitungen isoliert.DR
Kontakt zum Anbieter

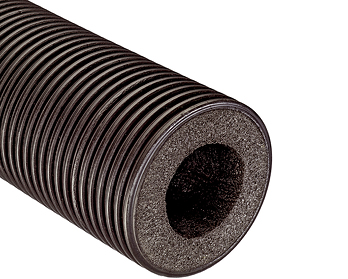

2 Flexibler Isolierkanal Protectube.

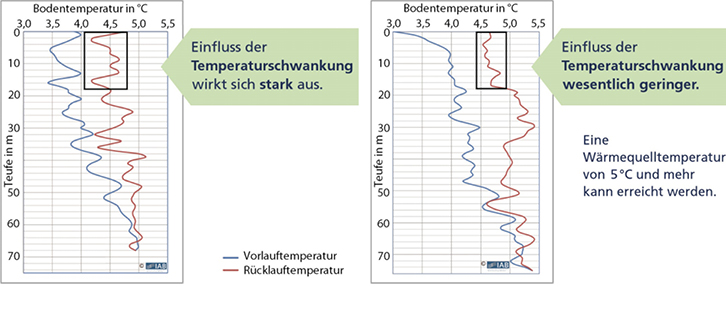

3 Temperaturmessungen
bei Erdwärmesonden ohne Rücklaufdämmung (links) und mit Rücklaufdämmung (rechts).
