Kompakt informieren
- Aufgrund der temperaturbedingten Längenänderung der einzelnen Elemente einer Kunststoffabgasleitung ist ihre Längsbeweglichkeit insgesamt zu gewährleisten und die Entstehung von Festpunkten unbedingt zu vermeiden. Ein Festpunkt kann dazu führen, dass sich Muffenverbindungen auseinanderziehen.
- Eine sichere und zukunftssichere Installation von Kunststoffabgasleitungen wird mit einem separaten Schacht gewährleistet.

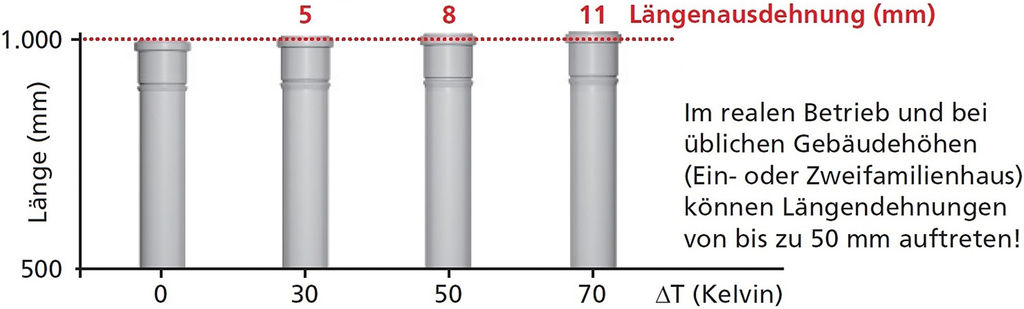

Bei allen unbestrittenen Vorteilen von Kunststoffabgasleitungen (Kondensatbeständigkeit, Unempfindlichkeit, Stabilität, Dichtheit) muss bei ihrer Montage unbedingt eine Eigenschaft beachtet werden: Die temperaturabhängige Längenänderung der Leitungen. So kann es bei einer Temperaturdifferenz von 70 K zu einer Längendehnung von 11 mm/m kommen; bei der Abgasleitung eines durchschnittlichen Einfamilienhauses kommt so im realen Betrieb schnell eine Längendehnung von bis zu 50 mm zusammen Abb. 1.
Um die temperaturbedingte Längenausdehnung sicher zu ermöglichen, muss die Kunststoffabgasleitung an jeder Stelle frei längsbeweglich sein. Festpunkte, also kraftschlüssige Verbindungen mit dem Baukörper, sind auszuschließen. Bei einer Erwärmung verschiebt sich die Abgasleitung durch die Ausdehnung der einzelnen Elemente in den Muffen und anschließend im Festpunkt. Bei Abkühlung ziehen sich die Rohrelemente wieder zusammen – die Längenänderung wird bevorzugt in den Muffen ausgeglichen. Ein Festpunkt kann jetzt dazu führen, dass sich Muffen auseinanderziehen.
Auch im Mündungsbereich dürfen keine Festpunkte entstehen, damit es nicht zu einem Auseinanderziehen der Leitung kommen kann – mit vom Dach fallenden Wetterhauben, Feuchteschäden, Störmeldungen oder einem Anlagenausfall als Folge. Wenn die Wetterhaube fest mit dem Abgasrohr verbunden ist, kann dies beispielsweise bei einer Montage im warmen Zustand und zu niedriger Positionierung beim Abkühlen der Abgasleitung vorkommen. Skoberne-Schachtabdeckungen mit koaxialem Mündungselement erlauben diesbezüglich eine autarke Längendehnung der Leitung, eine Gleitlippe schützt vor Niederschlag.
Bei der Montage in verzogenen Schächten kann es zudem zu Verkantungen der Abgasleitung am Schachtrand und damit zu einem ungewollten Festpunkt kommen, der die Längsbeweglichkeit einschränkt. Hier sollte ein flexibles Abgassystem eingesetzt werden.
Die Demontierbarkeit von Kunststoffabgasleitungen, auch wenn sie ein langlebiges Produkt sind, ist eine wichtige Systemeigenschaft. Künftige Heiztechniken oder höhere Anforderungen bezüglich Dichtheit, Querschnitt oder Säurebeständigkeit können dies erfordern. Um die Kosten bei einem eventuellen Austausch der Abgasleitung möglichst gering zu halten und um Haftungsrisiken auszuschließen, ist auf eine einfache Demontierbarkeit der Abgasleitung zu achten. Eine zukunftssichere Installation bietet ein separater Schacht. Dieser gewährleistet neben der längsbeweglichen Führung von Abgasleitungen und dem Brandschutz auch weitere im Regelwerk geforderte Funktionen, wie Gasdichtigkeit und mechanischen Schutz. •
Lesetipp
Der zitierte Fachbeitrag „Kunststoffabgasleitungen: die unterschätzte Längendehnung“ (6 Seiten) wurde von Skoberne Schornsteinsysteme in Zusammenarbeit mit Viessmann erarbeitet. Er steht kostenlos als PDF-Dokument zur Verfügung: http://www.skobinews.de
