Kompakt informieren
- Durch die Anordnung von Kapillarrohrmatten zwischen Dämmung und Deckbelag ermöglicht die Sportbodenheizung GeoSport niedrige Vorlauftemperaturen und den Einsatz von Wärmepumpen und Solarthermie zur Beheizung von Sporthallen.
- Mit einer Aufbauhöhe von 4,5 mm eignet sich das System auch zum nachträglichen Einbau einer Fußbodenheizung in Sporthallen.
Bisher wurden Sporthallen vorwiegend mit Konvektionssystemen, Deckenstrahlplatten oder mit Fußbodenheizungen als Heizsystem ausgerüstet. Die Fußbodenheizungen wurden meistens als Hochtemperatursysteme ausgelegt, das heißt mit einer Luftschicht zwischen dem Schwingboden und den Heizschlangen. Aufgrund des schlechten Wärmeflusses zwischen dem Heizrohr und der Bodenoberfläche werden so hohe Systemtemperaturen benötigt, dass eine solarthermische Heizungsunterstützung und der energieeffiziente Einsatz von Wärmepumpen kaum möglich sind. Etwas günstiger verhalten sich Fußbodenheizungssysteme, bei denen die Heizrohre unterhalb der Elastikschicht angeordnet sind, aber auch hier erfordert der notwendige Wärmefluss erhöhte Systemtemperaturen.

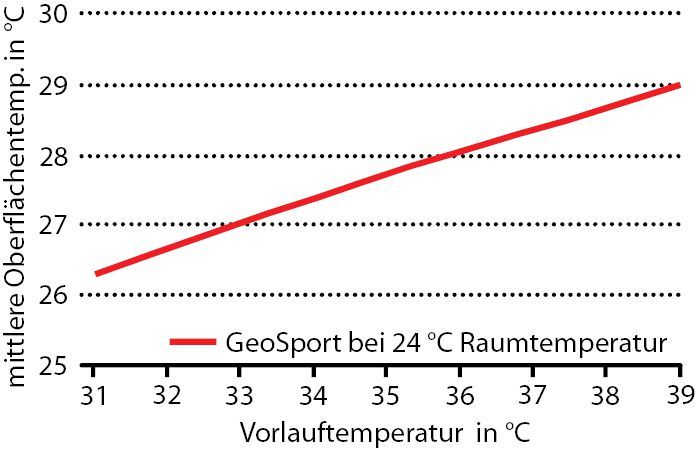

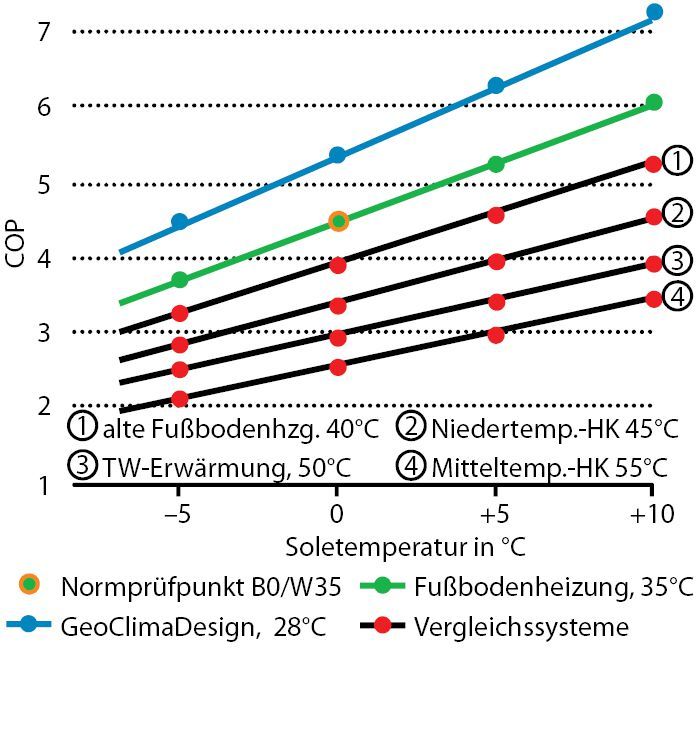

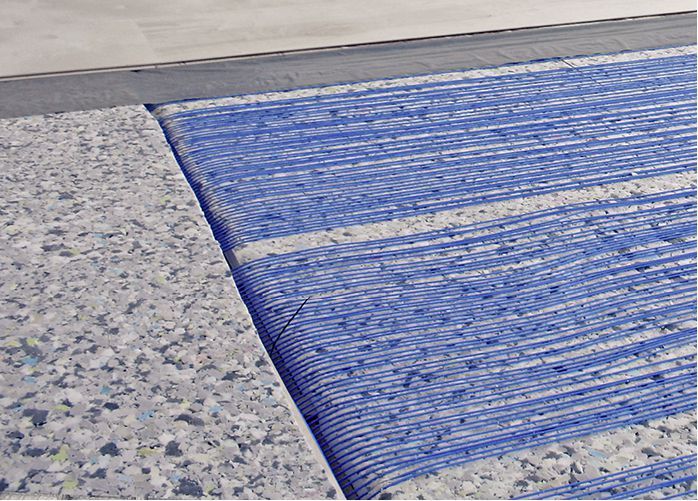

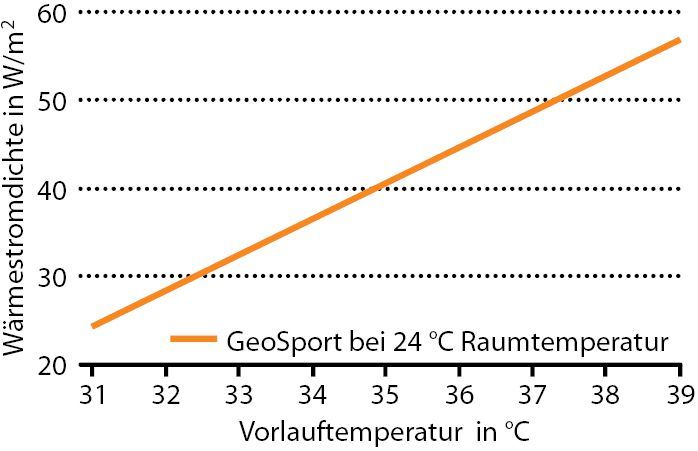

Besonders niedrige Vorlauftemperaturen von 28 bis 35 °C bei Sport- und Schwingböden ermöglicht die Produktentwicklung GeoSport von GeoClimaDesign. Das GeoSport-System besteht aus feinen, dichtliegenden Kapillarrohrmatten und liegt direkt in der oberen Schicht des Schwingbodens, zwischen Dämmung und Deckbelag Abb. 1. Große Energieeffizienzverbesserungen sind damit auch bei der Modernisierung von bestehenden Sporthallen zu erreichen, die bisher keine Fußbodenheizung hatten: Im Gegensatz zu herkömmlichen Dickrohrsystemen passen die GeoSport-Matten mit einer Aufbauhöhe von 4,5 mm in den bisherigen Fußbodenaufbau, die Zuleitungen mit 20 mm Durchmesser werden in einem Zuleitungskanal untergebracht. Die Sportbodenheizung GeoSport kann mit verschiedenen Materialien kombiniert werden und ermöglicht durch niedrige Vorlauftemperaturen Abb. 2 Abb. 3 Wärmepumpenanlagen mit hoher Jahresarbeitszahl Abb. 4 und bis in den Winter funktionierende Solarheizungen in jeder Sporthalle; besonders hohe Energieeinsparungen sind in hohen Hallen zu erreichen. •
Kontakt zum Anbieter
GeoClimaDesign
15517 Fürstenwalde/Spree
Telefon (0 33 61) 37 64 20
