Mit der Gebäudegrafik verknüpftes Raumbuch

Kompakt informieren

• Das Softwaremodul MiniFM verknüpft das per PreCAD-System grafisch erfasste dreidimensionale Gebäudemodell mit einem Excel-Tabellen-Raumbuch.
• Der erste Entwurf des Raumbuchs wird dabei aus dem Gebäudemodell mit Raumnummern und geometrischen Informationen generiert. Danach kann das Raumbuch im PreCAD-System oder in der Excel-Tabelle fortgeschrieben werden.
• Die Verknüpfung ermöglicht eine einfache, grafisch unterstützte Kontrolle / Analyse der Raumbuchdaten, kann mit der Lastberechnung der TGA-Gewerke kombiniert und für Facility-Management-Berechnungen genutzt werden.

Raumbücher kennt man als tabellarische Auflistungen von Räumen. Üblicherweise werden aus dem Grundriss heraus die Räume manuell in eine Excel-Tabelle übertragen und hier zusätzliche Daten eingepflegt. Bei kleineren Bauvorhaben fällt es leicht, die Übersicht zu behalten. Wie verhält es sich jedoch bei großen Bauvorhaben mit mehreren Hundert Räumen? Sehr schnell sind Räume miteinander vertauscht, Daten falsch eingegeben oder Eigenschaften unvollständig zugeordnet.

Abhilfe bietet das Softwaremodul MiniFM des PreCAD-Systemanbieters mh-software durch die Erstellung eines mit der Grafik verknüpften Raumbuchs: Aus dem bereits über RaumGEO für die Lastermittlung erfassten Gebäudemodell wird eine Excel-Tabelle generiert. Diese enthält neben den Raumnummern und geometrischen Informationen, wie Raumfläche und Volumen, bereits Daten aus der Heiz- und Kühllastberechnung sowie der Heizkörperauslegung. Diese Tabelle kann nun über Excel mit neuen Spalten gefüllt werden. Beispielsweise können Kategorien wie Zuluftbehandlung, Lüftungsart, Warm- und Kaltwasserbedarf, Elektrogroß- und Kleingeräte sowie alle erdenklichen sonstigen Ausstattungs- oder Beschaffenheitsmerkmale hinzugefügt werden Abb. 1.

Anschließend wird die erweiterte Tabelle wieder in die Gebäudeerfassung RaumGEO eingelesen. Auf die eingetragenen Daten besteht jetzt über die Programmoberfläche Zugriff – direkt über das grafisch dargestellte Gebäude. Die angelegten Kategorien sind über die Architektur den Räumen zugeordnet und können über die Zeichnung ausgewählt und mit Daten gefüllt werden. Eine Verwechslung von verschiedenen Räumen ist nahezu ausgeschlossen, da die Verbindung zum Gebäude immer vorhanden ist.

Die über die Zeichnung neu erfassten Daten können in die Excel-Tabelle zurückgeschrieben und in der Tabellenkalkulation bearbeitet werden. Zudem stehen die über die Architektur und MiniFM generierten Daten ohne Einschränkungen in Excel zur Verfügung und können beispielsweise über Formeln miteinander verknüpft werden, um auf diesem Wege neue Ergebnisse zu erhalten – die wieder in die Gebäudegeometrie zurückübertragen, dargestellt und ausgewertet werden können.

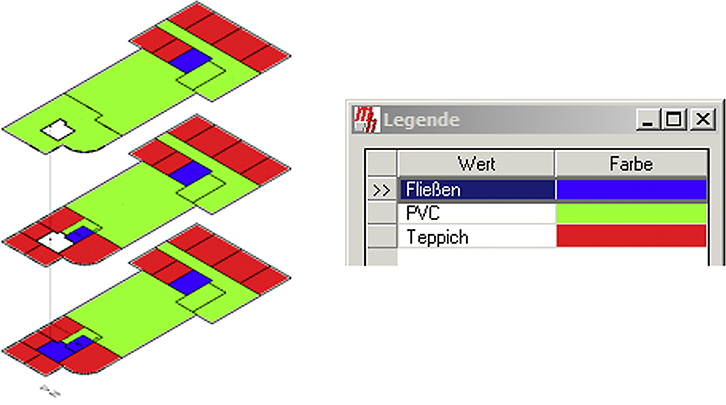

Mit grafischen Analysen lassen sich sämtliche erfasste Daten kontrollieren. So ist es beispielsweise denkbar, mit verschiedenen Farben die über die Tabellenkalkulation ermittelte Anzahl von Steckdosen pro Raum oder raumweise die Anzahl der Steckdosen pro Fläche darzustellen. Oder mithilfe der Luftmengenermittlung der Gebäudeerfassung können Lüftungsanlagen ausgelegt werden. Auch die Ermittlung der Leistung von Beleuchtungseinrichtungen für eine spätere Kühllastberechnung ist möglich. Ebenso können über die ermittelten Flächen abhängig vom Bodenbelag Kosten für die Reinigung errechnet werden Abb. 2. Die einfache und schnelle Visualisierung des Gebäudes, gekoppelt mit den flexiblen Möglichkeiten einer externen Tabellenkalkulation, bietet ein nahezu unbegrenztes Einsatzfeld und die grafische Gebäudeerfassung zusammen mit Mini-FM somit auch über die klassische TGA-Planung hinaus interessante Einsatzmöglichkeiten.

Ein folgender Artikel beschreibt, welche Vorteile sich beim Einsatz von PreCAD-Systemen aus der grafischen Analyse für die Überprüfung von Berechnungen und Massenauszügen ergeben.

In TGA-Ausgabe 05-2014 beschreibt „Grafische Gebäudeerfassung – Mit PreCAD-Systemen schneller und sicherer“ ganz allgemein, warum PreCAD-Systeme mit ihrer besonders schnellen grafischen Gebäudeerfassung und sicheren Berechnung der klassischen TGA-Gewerke bei der TGA-Planung unbedingt vor dem Einsatz eines CAD-Systems stehen sollten.  Webcode  588149

• schlankes, grafisches 3D-CAE-Werkzeug zum Entwurf und zur exakten Berechnung technischer Gewerke vor dem Einsatz eines CAD-Systems zur Ausführungsplanung
• PreCAD-Systeme bieten wenige, einfach erlernbare, dafür aber umso mächtigere Zeichenfunktionen und sind von keinem CAD-System abhängig
• die grafische Dateneingabe erfolgt innerhalb kürzester Zeit, Änderungen können ebenso schnell umgesetzt werden
• Berechnung und Zeichnung bilden eine Einheit, die grafisch eingegebenen Daten können jederzeit auf Knopfdruck ohne Datenübergabe berechnet werden; die Berechnungsergebnisse wirken sich sofort auf die grafische Darstellung aus, Rohre und Kanäle werden automatisch dimensioniert, der Netzabgleich automatisch vorgenommen
• die fertig berechneten Gewerke werden an ein CAD-System zur abschließenden Ausführungsplanung übergeben; es müssen nun lediglich noch minimale Anpassungen vorgenommen werden

mh-software, 76229 Karlsruhe, Telefon (07 21) 6 25 20 18, marc.holzschuh@mh-software.de, https://www.mh-software.de/
