Kompakt informieren
- Bei dem Überspannungsableiter für Signalkreise Leutron Data kann das Schutzmodul für Prüf- und Wartungszwecke impedanzneutral abgezogen werden, ohne den Signalfluss zu beeinträchtigen.
- Über verschiedene Konfigurationen der Schutzmodule können alle gängigen Bereiche der MSR-Technik vor Schäden und Störungen durch Überspannung geschützt werden.
- Das wahlweise für direkte oder indirekte Schirmung ausgeführte Basisteil verbleibt im Schaltkasten und wird über Klemmen verdrahtet.

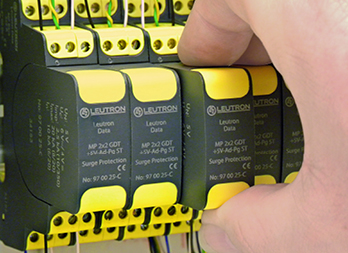

Ungewöhnlich und interessant sollten die Leutron-Data-Ableiter sein. Ein Designer entwarf dafür ein Gehäuse in Stufenform mit abgerundeten Ecken und in den kontrastierenden Farben Gelb und Anthrazit, das mit einer Teileinheit (1 TE) auf einer 35-mm-DIN-Schiene in jeden Schaltschrank passt Abb. 1. Gleichzeitig erfüllt das Gehäuse auch funktionale Zwecke, das verwendete glasfaserverstärkte Polyamid PA 6.6 macht die Oberfläche besonders griffig, ist sehr widerstandsfähig und langlebig. Dazu passend werden die Ableiter per Laser beschriftet. Im Gegensatz zu Etiketten, die sich mit den Jahren ablösen oder abreiben können, bleiben die Angaben so über die ganze Lebensdauer gut lesbar.
Die Gehäuse sind zweigeteilt Abb. 2, wie auch die Überspannungsableiter insgesamt: Das Basisteil ist wahlweise für eine direkte oder indirekte Schirmung ausgeführt. Bei der direkten Schirmung sind die Anschlüsse 9/10 (GND) direkt mit dem Montagefuß und der Erdung verbunden. Bei der zweiten Variante erfolgt die Anbindung über einen Gasentladungsableiter, wodurch eine galvanische Trennung vom Schutzleiter und Kabelschirm gewährleistet ist. Dadurch können keine störenden Ausgleichströme im Normalbetrieb fließen. Nur im Überspannungsfall wird die Schirmung mit der Erde verbunden, um Teilblitzströme und transiente Überspannungen sicher abzuleiten.
Auf dem Basisteil sitzt das Überspannungsschutzmodul, das impedanzneutral und ohne Unterbrechung des Signalflusses gezogen oder gesteckt werden kann. Dies macht Funktionstests oder den Austausch deutlich einfacher. Eine Trennung der Verkabelung ist dazu nicht nötig. Die Möglichkeit, bei Bedarf nur den betroffenen Teil zu ersetzen, spart zudem bis zur Hälfte der Kosten für die Schutzinstallation.
Zur stabilen Verbindung beider Komponenten wurde eine mechanische Verrastung entwickelt. Sie basiert auf dem formschlüssigen Ineinandergreifen von Rastnocken und -öffnung und ist unempfindlich gegen Erschütterungen und Vibrationen. Im Gegensatz zu anderen Verrastungen, bei denen mit der Zeit die Federkraft nachlässt, wird diese Konstruktion nicht durch Alterung beeinträchtigt.
Der Ableiter ist auf den Anschluss von ein oder zwei Doppeladern ausgelegt. Da die Leitungsdrähte direkt am Basisteil geklemmt werden, muss nicht darauf geachtet werden, dass Stecker oder Buchsen zum jeweiligen Element passen. Die Leutron-Data-Serie ist für alle gängigen MSR-Anforderungen geeignet, zur richtigen Geräteauswahl bietet das Unternehmen eine Schnittstellenübersicht.
Leutron Data gibt es in verschiedenen Konfigurationen je nach Einsatzgebiet: Explosionsgeschützte Varianten (G Ex Ia IIC T 6 Gb) zählen ebenso dazu wie Geräte mit hohem Ableitvermögen und niedrigem Schutzpegel oder solche für hohe Frequenzen, wie sie in Bussystemen oder bei Videoübertragungen auftreten. Die Serie umfasst viele Varianten bis zu 170 VDC und Frequenzen bis 70 MHz. Je nach Modell eignen sie sich für alle Schnittstellen ab LPZ 0B. Alle Typen sind nach IEC 61 643-21 geprüft und entsprechen der Schutzart IP20 sowie der Brandschutzklasse V0 nach UL 94.
Kontakt zum Anbieter
Leutron
70771 Leinfelden-Echterdingen
Telefon (07 11) 94 77 10

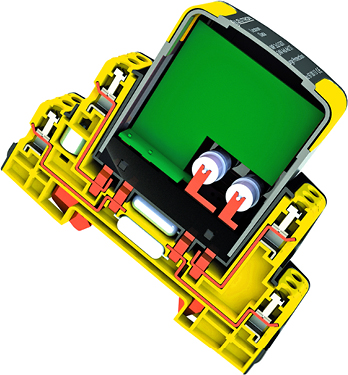

2 Leutron Data: Der zweigeteilte Aufbau ermöglicht es, das Schutzmodul ohne Unterbrechung des Signalflusses vom Basiselement abzuziehen.
