Frostschutz bis —30 °C für Sprinkleranlagen

Kompakt informieren

• Das Frostschutzmittel CalanCool für ortsfeste Sprinkleranlagen ist vom VdS für Temperaturen bis –30 °C zugelassen und ermöglicht durch die ­Realisierung von Nasssprinkleranlagen gegenüber Trockensprinkleranlagen einen schnelleren Löscheffekt.
• CalanCool basiert auf Propylenglykol und Korro­sionsinhibitoren, ist nicht gesundheitsschädlich, biologisch abbaubar und kann im Löschfall mit dem Löschwasser abfließen.
• Das frostsichere Feuerlöschmedium schützt alle in Sprinkleranlagen üblich verwendeten Metallwerkstoffe, auch bei Mischinstallationen vor Korrosion, Alterung sowie Inkrustierung (es kann nicht zusammen mit innenverzinkten Rohrleitungen oder Anlagenteilen eingesetzt werden).

An Tagen mit frostigen Temperaturen können ungeschützte wasserführende Leitungen schnell einfrieren. Im schlimmsten Fall kommt es dabei zum Rohrbruch. In der Industrie können Frostschäden an Wasserrohrsystemen weitreichende Konsequenzen haben. Ist beispielsweise die wasserführende Feuerlöschtechnik einer Industrieanlage Temperaturen unter 0 °C ausgesetzt, besteht ein hohes Risiko, dass das System durch Einfrieren oder Frostschäden im Brandfall nicht löschfähig und der Schutz vor Feuer und Rauch nicht gewährleistet ist.

Ob es sich um unbeheizte Lagerhallen, Laderampen im Außenbereich, Kühlhäuser oder Drive-In-Arenen und Parkhäuser handelt: Damit Sprinkleranlagen auch in frostgefährdeten Bereichen einwandfrei funktionieren, ist eine umfassende Planung und die Berücksichtigung der Frostgefahren unabdingbar.

Kalthalle für Papierlagerung in Hoya

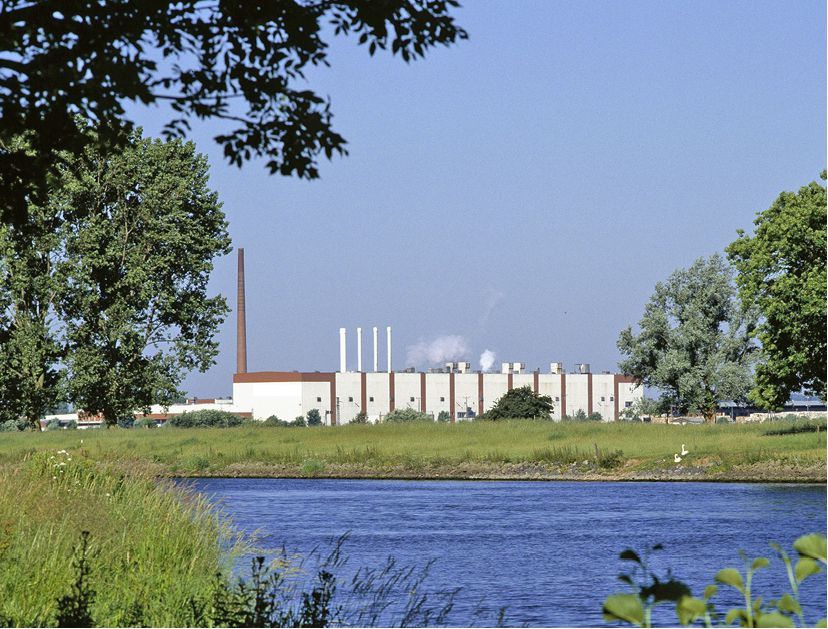

Eine Herausforderung, vor der auch der weltweit führende Produzent von papierbasierten Verpackungen aus Wellpappe, Vollpappe, Karton und Wellpappenrohpapier stand. Am niedersächsischen Standort in Hoya Abb. 2, zwischen Bremen und Hannover, betreibt das irische Unternehmen Smurfit Kappa eine Papierfabrik, die jährlich 85000 t Faltschachtelkartons und 340000 t Wellpappenrohpapier aus Altpapier herstellt.

Ende 2012 wurden die Lagerkapazitäten in Hoya erweitert und eine 7300 m² große Halle an den Produktionsbereich angebaut. Da die neue Lagerhalle ausschließlich Papier und Kartonagen verwahren sollte, entschieden sich die Fachplaner für die Errichtung einer offenen Kalthalle. Eine Beheizung der Räumlichkeit war nicht notwendig.

Um allen Anforderungen an den Brandschutz gerecht zu werden, mussten vorhandene Feuerlöschanlagen angepasst und neue ordnungsgemäß installiert werden. Das vorhandene Vordach zwischen Produktions- und Lagerhalle im Außenbereich ließ Smurfit Kappa mit einer FM-zertifizierten¹⁾ Trockensprinkleranlage ausstatten. Um das Einfrieren bei Frost zu vermeiden, sind bei diesem System die Sprinklerrohrleitungen mit Luft statt mit Wasser gefüllt. Erst im Brandfall wird das Löschwasser über die Trockenalarm-Ventilstationen durch die Pumpenanlage in die Rohre geführt und die betroffenen Sprinkler können das Feuer bekämpfen.

Nasssprinkler für schnellen Löscheffekt

Unter der Decke der ungeheizten Papierlagerhalle ließ das Unternehmen dagegen eine Nasssprinkleranlage installieren. Denn der Bereich ist brandschutztechnisch hoch sensibel, da Papierprodukte leicht entflammbar sind. Die Nasssprinkleranlage hat den Vorteil, dass sie im Brandfall einen schnelleren Löscheffekt herbeiführt: Im Gegensatz zu einer Trockenanlage muss hier nicht erst die Luft aus den Düsen entweichen, bevor das Wasser zum Einsatz kommt. Es steht sofort bereit.

Damit die Nasssprinkler aber auch bei kalten Temperaturen ohne Störung funktionieren, werden sie mit einem neu entwickelten Frostschutzmittel geschützt. Es verhindert zum einen das Einfrieren des Wassers, zum anderen die Korrosion, die durch den Kontakt des Wassers mit der metallischen Oberfläche der Rohre eintreten würde.

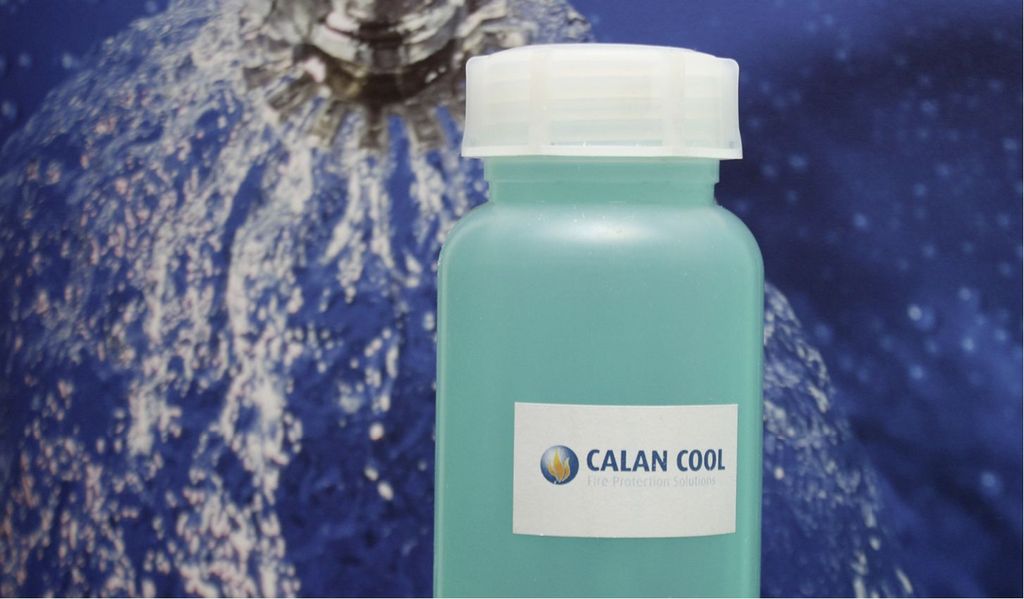

Da herkömmliche Frostschutzmittel schon bei wenigen °C unter dem Gefrierpunkt versagen oder Salzsäure beinhalten, die die Rohre angreift, entschied sich der Verpackungshersteller für das neue Frostschutzmittel CalanCool Abb. 1 von Calanbau, ein Marktführer bei der Herstellung und Montage von stationären Brandschutzanlagen und ein Unternehmen von ­ Vinci Energies.

Frostschutzmittel mit vielen Vorteilen

Erstmals getestet in 2012, ist CalanCool das einzige vom VdS²⁾ offiziell in Europa zugelassene Frostschutzmittel bis –30 °C auf Basis von Propylenglykol (Eisflockenpunkt: –30 °C, Siedepunkt:>100 °C). Es kann als langzeitstabile Fertiglösung in alle ortsfesten Sprinkleranlagenmodelle, bei denen Frostgefahr besteht, eingefüllt werden und ist bis zu einem Anlagendruck von 16 bar zugelassen. Es kann aber nicht zusammen mit innenverzinkten Rohrleitungen oder Anlagenteilen eingesetzt werden.

Die Lösung bietet aufgrund ihrer Zusammensetzung außerdem Schutz vor Korro­sion, Alterung sowie Inkrustierung und erhöht so dauerhaft die Betriebssicherheit der Anlage. Darüber hinaus ist das Mittel frei von Salzsäure und schont die Rohrleitungen (pH-Wert bei 20 °C: 7,9 bis 8,1). Gerade in einer Kalthalle, in der die Temperaturen in den Wintermonaten weit unter den Gefrierpunkt fallen können, ist CalanCool damit eine sichere und zuverlässige Lösung mit vielen Zusatzeffekten. Das frostsichere Feuerlöschmedium auf der Basis von Propylenglykol ist nicht gesundheitsschädlich, biologisch abbaubar und im Sinne der EU-Richtlinie 1999/45/EG nicht kennzeichnungspflichtig. Im Löschfall kann CalanCool einfach mit dem Löschwasser abfließen.

„Mit CalanCool haben wir eine zukunfts­weisende Neuheit auf den Markt gebracht, die Planern, Anlagenbauern und Bauherren beim vorbeugenden Brandschutz neue Möglichkeiten bietet. Der erfolgreiche Einsatz in Industrieunternehmen wie Smurfit Kappa zeigt, dass flexibel anwendbare Frostschutzmittel für extrem niedrige Temperaturen in der Praxis nachgefragt sind“, so Stefan Falk, Mitentwickler des Produkts und Geschäftsführer bei Calanbau. Im Oktober 2013 erhielt Calanbau für sein wegweisendes Produkt den Vinci Innovationspreis. Mit der Vergabe des konzerninternen Preises prämiert Vinci Energies besonders fortschrittliche Verfahren, Werkzeuge und Dienstleistungen seiner ­Unternehmen in der Region Mitteleuropa. •
