Kompakt informieren
- Brände entstehen häufig durch schmorende Elektrokabel.
- Mit neu entwickelten Hybrid-Sensoren ist es künftig möglich, bereits die Kunststoff-Ausdünstungen überhitzter Isoliermaterialien zu erkennen und so schon im Vorfeld vor einem Brand zu warnen.
- Die Hybrid-Sensoren nutzen den Effekt, dass vielerlei Gase in Abhängigkeit der Temperatur ganz unterschiedlich mit gassensitiven Metalloxiden reagieren.
Dass ein Kabel schmort, lässt sich mit Glück bemerken, bevor es brennt: Die Kunststoffummantelung verfärbt sich und es riecht brenzlig. Hybrid-Sensoren könnten die Gefahr von Kabelbränden allerdings noch früher erkennen, schon bevor Auge und Nase sie wahrnehmen: Sie spüren Gase auf, die sich durch die Erwärmung aus der Kunststoff-Ummantelung lösen und bieten eine zuverlässige Identifikation und Analyse, um welches Gasgemisch es sich handelt und wie hoch die Konzentration des Gasgemisches ist.
Darüber hinaus können sie auch Störgase, beispielsweise Propen oder Kohlenmonoxid, erkennen und somit Fehlalarme ausschließen. Möglich wird dies, weil die Hybrid-Sensoren nicht nur über einen Gas detektierenden Sensorchip, sondern auch über Rechenleistung und Algorithmen für die Auswertung der Messdaten verfügen. „Die Kombination des intelligenten Auswertungsverfahrens mit der physikalischen Messung ist Kern der Entwicklung“, erläutert Dr. Hubert Keller, Projektleiter Simulation und Messtechnik am Institut für Angewandte Informatik des KIT.
Die sehr empfindlichen und dadurch höchst zuverlässigen Hybrid-Sensoren könnten die Sicherheit in Kabelschächten erhöhen. Ihre Fähigkeit, Gasgemische aufzuspüren und Einzelgas-Konzentrationen zu bestimmen, ließe sich aber auch nutzen, um in der Lebensmittelüberwachung giftige Schimmelpilzgase nachzuweisen, um in Düngemittelsilos vor dem Auftreten explosiver Gase zu warnen oder um Leckagen an Erdgasleitungen zu entdecken. „Hybrid-Sensoren lassen sich universell als einzelnes Sensorsystem oder als Netzwerk und auch kombiniert mit klassischen Sicherheitsansätzen wie Infrarotkameras einsetzen“, betont Keller.

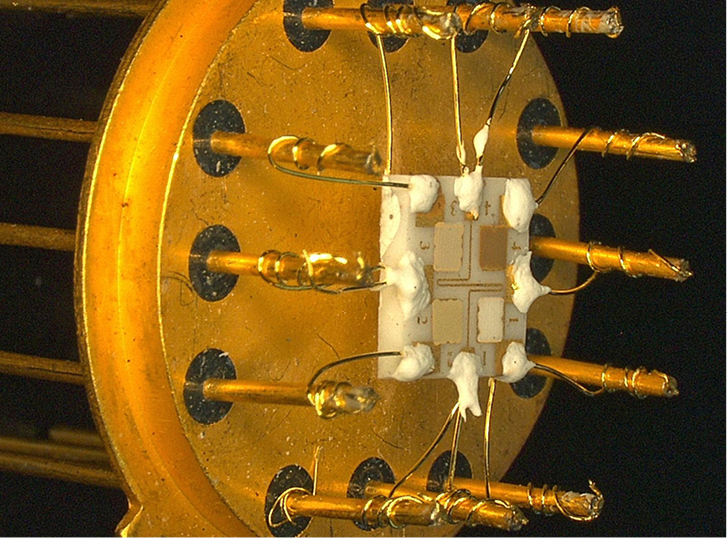

„Für die Entwicklung des Sensors nutzen wir den Effekt, dass vielerlei Gase in Abhängigkeit der Temperatur ganz unterschiedlich mit gassensitiven Metalloxiden reagieren“, sagt Professor Dr. Heinz Kohler vom Institut für Sensorik und Informationssysteme (ISIS) an der Hochschule Karlsruhe – Technik und Wirtschaft. „Auf diesem Effekt haben wir einen eigenbeheizten, temperaturgeregelten Sensorchip mit vier Einzelsensoren (Sensorarray) aufgebaut.“ Das Sensorarray Abb. 1 wird zyklisch erhitzt und wieder abgekühlt und liefert bei simultaner Messung des elektrischen Widerstands oder des Leitwertes vier verschiedene, spezifische Leitwert-Signaturen, deren Auswertung Aufschluss über die Zusammensetzung und Konzentration des Gases gibt. In der aktuellen Ausgabe des Fachmagazins Sensors & Transducers Journal (Download auf www.sensorsportal.com ) berichten die Wissenschaftler über ihre zukunftsweisende Forschung zur Hybrid-Sensortechnologie.
