Kompakt informieren
- Belimo hat ein Ventil für Heiz- und Kühlanlagen entwickelt, das fünf Funktionen vereint: messen, regeln, abgleichen, absperren und Energieverbrauch überwachen.
- Über einen im Antrieb integrierten Webserver, Vor- und Rücklauftemperatur- sowie Volumenstrommessung stehen detaillierte Daten zum Regeln und Optimieren zur Verfügung.

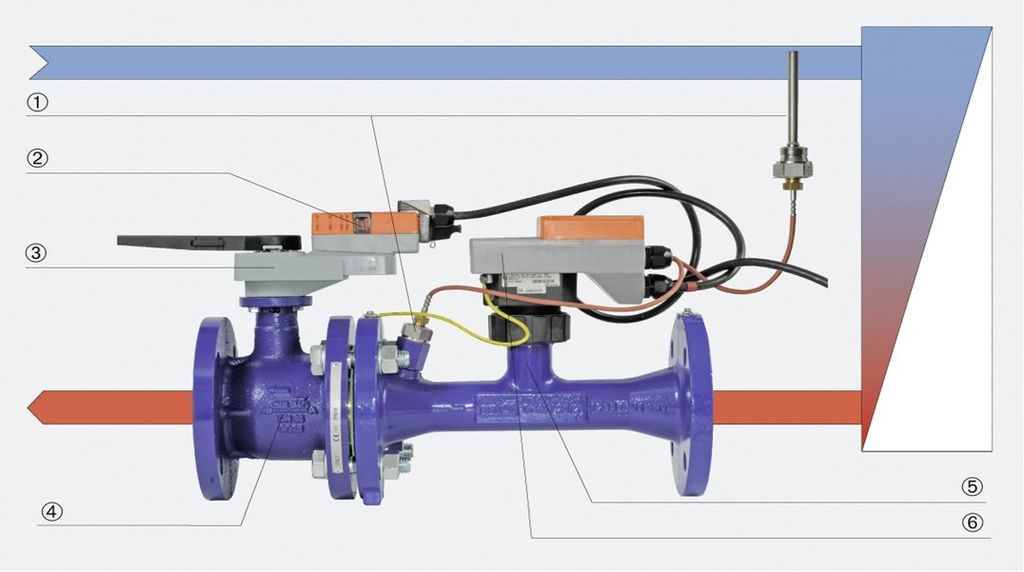

Wenn durch die energetische Optimierung einer bestehenden Heiz- oder Kühlanlage der Energieverbrauch gesenkt werden kann, ist dies häufig betriebswirtschaftlich günstiger als eine Neuanschaffung und eine notwendige Voraussetzung für eine rentable Erneuerung zentraler Komponenten. Und die Wahrscheinlichkeit einer Umsetzung ist bei geringerem Investitionsaufwand deutlich höher. Dazu hat Belimo mit seinem Energy Valve Abb. 1 eine Multifunktionsarmatur mit einzigartigen Vorteilen entwickelt. In den Antrieb der Armatur (DN 65 bis DN 150; kVS: 40 bis 240 m3/h) wurde ein Webserver integriert. Damit kann das Ventil beispielsweise hydraulische Daten rekonstruieren. So ist eine optimierende Korrektur des maximalen Durchflusses mit geringem Aufwand und sehr schnell durchführbar.
Gleichzeitig schafft die Weiterentwicklung des druckunabhängigen Belimo-Regelkugelhahns EPIV durch ein Energiemonitoring die Grundlage für einen hocheffizienten Betrieb von Heiz- und Kühlanlagen. Denn das Energy Valve macht die Energieströme zur weiteren Optimierung sichtbar. Dazu messen zwei Sensoren die Vor- und Rücklauftemperatur. Zusammen mit der elektronisch erfassten Durchlaufmenge kann so kontinuierlich der Verbrauch ermittelt werden.
Alle Werte stehen über den Webserver zur Verfügung und sind über ein angeschlossenes Leitsystem (BACnet IP) oder per Laptop direkt vor Ort einsehbar. Die Messdaten werden für dreizehn Monate als CVS-Datei automatisch gespeichert. Verändern sich nach der (Neu)Inbetriebnahme die Gegebenheiten im System, können sofort Verbesserungsmaßnahmen umgesetzt werden. Durch die Datenaufzeichnung lassen sich Fehlentwicklungen schneller feststellen und die Ursachen zeitnah beheben.
Im Regelbetrieb erkennt ein sensorgeführter Durchflussregler Abweichungen im Volumenstrom und gleicht diese selbsttätig durch eine Korrektur des Ventilöffnungswinkels aus. Dadurch ist auch im Teillastbetrieb und bei Änderungen im Differenzdruck immer die richtige Wassermenge gewährleistet. Das Energy Valve ist wartungsfrei und dicht schließend, sodass Zirkulationsverluste im Wasserkreislauf verhindert werden.
Messen, regeln, abgleichen, absperren und den Energieverbrauch überwachen – das Energy Valve vereint fünf Funktionen. Es ist mit einer Regelblende ausgestattet, die für eine gleichprozentige Ventilkennlinie sorgt. Das vereinfacht die Planung und minimiert das Risiko von Auslegungsfehlern. Darüber hinaus wird der Aufwand für den Hydraulischen Abgleich deutlich verringert. Wie die lüftungstechnischen VAV-Lösungen von Belimo kann das Energy Valve über die integrierte Schnittstelle in ein Bussystem (MP-Bus und BACnet) eingebunden werden. DR
