Kompakt informieren
- BACnet ist als offenes und neutrales Kommunikationsprotokoll für Netzwerke der Gebäudeautomation weltweiter Standard.
- Die Vorteile von BACnet sind die umfangreichste Protokoll-Spezifikation für Gebäudeleittechnik und die Unabhängigkeit von Technologien und Herstellern.
- Durch die hohe Akzeptanz von BACnet stellen auch nahezu alle Hersteller, die systemintern andere oder eigene Protokolle verwenden, BACnet-Schnittstellen zur Verfügung, sodass BACnet eine einheitliche Gebäudeautomation auch in komplexen Liegenschaften ermöglicht.
Charakteristisch für große Kaufhäuser und Einkaufszentren ist die Gebäudeausrüstung durch unterschiedliche Hersteller und die Notwendigkeit, Fremdgewerke in das Gebäudeautomationssystem (GA-System) zu integrieren. GA-Systeme auf Basis des offenen BACnet-Standards ermöglichen in diesen komplexen Liegenschaften neue Lösungen für einen sicheren, energieeffizienten und ressourcenschonenden Gebäudebetrieb. Zum Vorteil von Eigentümern, Mietern und Gebäudebetreibern bauen die Mitglieder der BACnet Interest Group Europe (BIG-EU) den BACnet-Standard ISO 16 484-5 immer weiter aus. BACnet ist der Standard für innovative Lösungen in der Gebäudeautomation. Und das nicht nur bei Neubauten, sondern auch in bestehenden und historischen Gebäuden, wie nachfolgende Beispiele zeigen.
Shopping im Glashaus
Große Glaskuppeln und hohe Fassaden sorgen im Einkaufszentrum „Aquis Plaza“ in Aachen für viel Tageslicht Abb. 2. Und die elektrische Beleuchtung wird ebenso dynamisch gesteuert, wie die gesamte Energiebereitstellung. 130 Shops, Dienstleistungs- und Gastronomiebetriebe auf rund 29 000 m2 Fläche bieten den Besuchern ein einzigartiges Shoppingerlebnis.
Für die Steuerungs- und Regelaufgaben wurden elf zertifizierte BACnet-Building-Controller Trovis 6610 und 91 Ein-Ausgabemodule von Samson installiert. Dank des offenen BACnet-Standards konnten Fremdgewerke, wie Kältemaschinen, Feuerwehrtableau, Wetterstation und die Sprinkleranlage, an das System angebunden werden.
Über drei verschiedene Bedienplätze hat das Bedienpersonal jederzeit den Überblick über den Status der Anlage. Sämtliche Informationen der BACnet-Building-Controller, der Partnersysteme sowie der Fremdgewerke stehen hier zur Verfügung. Im Falle einer Störung werden die diensthabenden Mitarbeiter per SMS oder E-Mail informiert und können schnell und gezielt reagieren.
Energieoptimierte Raumregelung
Bei seinem Wiederaufbau nach einem Großbrand war das Kaufhaus „Stehen & Strøm Magasin“ in Oslo das erste Gebäude in Norwegen mit einer Rolltreppe Abb. 3. Dank BACnet ist es fast 90 Jahre später auch eines mit besonders gutem Klima. Die größten Herausforderungen in dem neungeschossigen Kaufhaus waren die hohen Kühllasten durch die Beleuchtung sowie die dadurch bedingten hohen Temperaturunterschiede zwischen den oberen und den unteren Geschossen. Die obersten drei Geschosse werden als Büroflächen genutzt. Der Einkaufsbereich erstreckt sich über zwei Unter- und sechs Obergeschosse.
Im Shoppingbereich wurden die bestehende Beleuchtung und die Fan-Coil-Einheiten um ein VRF-System zur Heizung und Kühlung ergänzt. Zusätzlich wurden 21 neue Lüftungsanlagen mit Wärmepumpen eingebaut, um die Temperaturunterschiede im Gebäude auszugleichen. Für eine energieoptimierte Raumregelung sorgen ecos500-Raumautomationsstationen von Sauter. Die Stationen ermöglichen via BACnet/IP die nahtlose Integration von Drittsystemen.
Die Regelung des Gesamtsystems erfolgt über modulare modu525-Automationsstationen von Sauter und die Gebäudemanagementsoftware Sauter Vision Center kann über Webbrowser jederzeit und von überall bedient werden. Über BACnet/IP intergieren sich die Automatisierungs-Produkte nahtlos in die bestehende Anlage, von der Aufbereitung über die Regelung bis zur Überwachung.
Kreativität und Effizienz
Kronleuchter aus Isolatoren, Möbel aus Europaletten, im „Workwearstore“ der neuen Hauptverwaltung von Engelbert Strauss im hessischen Biebergemünd steht kreatives Design an erster Stelle. Für einen kostensparenden und vor allen Dingen ressourcenschonenden Betrieb sorgt die Gebäudeautomation mit BACnet.
In sechs Informationsschwerpunkten werden die Daten aus über 1600 physikalischen Datenpunkten gesammelt und verarbeitet. Unter anderem sind die Einzelraumregelung und die Brandschutzklappensteuerung an das System angebunden.
Jeder Informationsschwerpunkt ist mit einem Touch-User-Panel von Deos Controls Systems ausgestattet, das es ermöglicht, alle Anlagenzustände über Anlageschemen zu beobachten und zu beeinflussen. Eine webbasierte GLT-Software übernimmt gewerkeübergreifend die gesamte Überwachung und Steuerung der Technischen Gebäudeausrüstung. Die Gebäudeautomation steuert und überwacht auch die Heizung und Kühlung über drei erdreichgekoppelte Wärmepumpen sowie die Stromerzeugung über die auf dem Dach installierte Photovoltaik-Anlage.
Gebäudetechnische Herausforderung

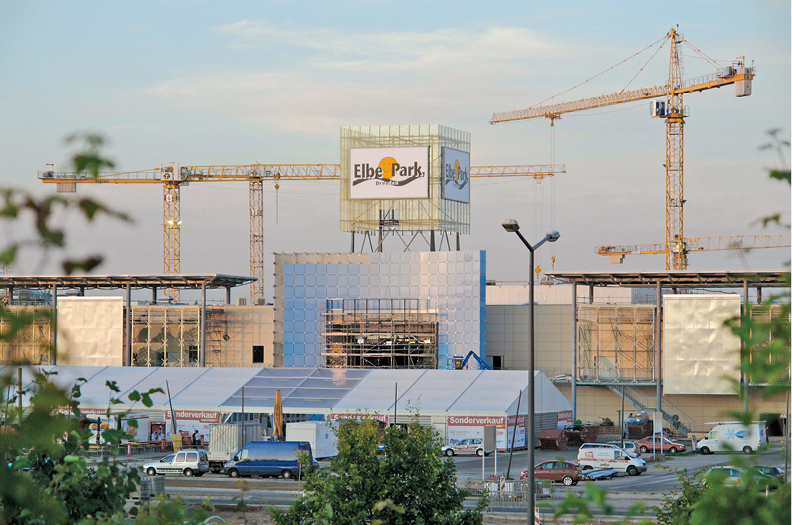

Der ElbePark in Dresden Abb. 1 beherbergt auf einer Fläche von 100 000 m2 über 1870 Geschäfte und Dienstleistungsunternehmen, Kinos, Bowlingbahnen und einen Kinderspielpark. Bereits die Ausdehnung der Liegenschaft und die Vielzahl der unterschiedlichen Nutzungen stellen besondere Herausforderung an die haustechnischen Anlagen, zudem sind Komponenten und Systeme unterschiedlicher Hersteller im Einsatz.
Für eine effiziente, energiesparende und sichere Steuerung eines derart komplexen Systems ist der Einsatz eines offenen Protokolls wie BACnet unerlässlich. Im ElbePark sammelt und verarbeitet die Gebäudeleittechnik von Samson die Daten aus mehr als 4000 physikalischen Datenpunkten.
Das System steuert und überwacht unter anderem die Wärme- und Kälteversorgung über zwei BHKW-Module und zwei Gaskessel sowie zwei Verdichter- und eine Absorptionskältemaschine. Über dreißig raumlufttechnische Geräte sind über BACnet/IP mit dem Automationssystem verbunden.
Kontakt zum Anbieter
BACnet Interest Group Europe BIG-EU
44141 Dortmund
Telefon (02 31) 42 78 67 31

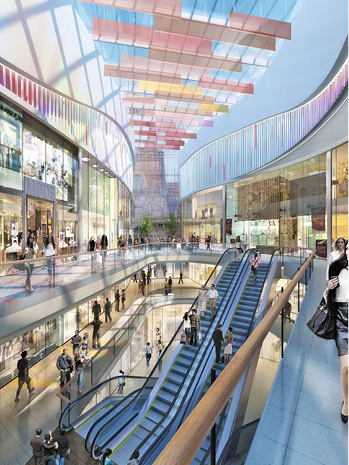

2 Einkaufszentrum „Aquis Plaza“ in Aachen. Über dem offenen BACnet-Standard konnten diverse Fremdgewerke in das GA-System eingebunden werden.

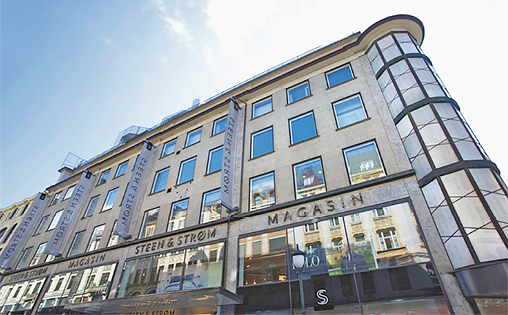

3 Kaufhaus „Stehen & Strøm Magasin“ in Oslo: Über BACnet/IP konnten die Automatisierungs-Produkte für eine Umfangreiche Nachrüstung zur Klimatisierung in die bestehende Anlage nahtlos integriert werden.
