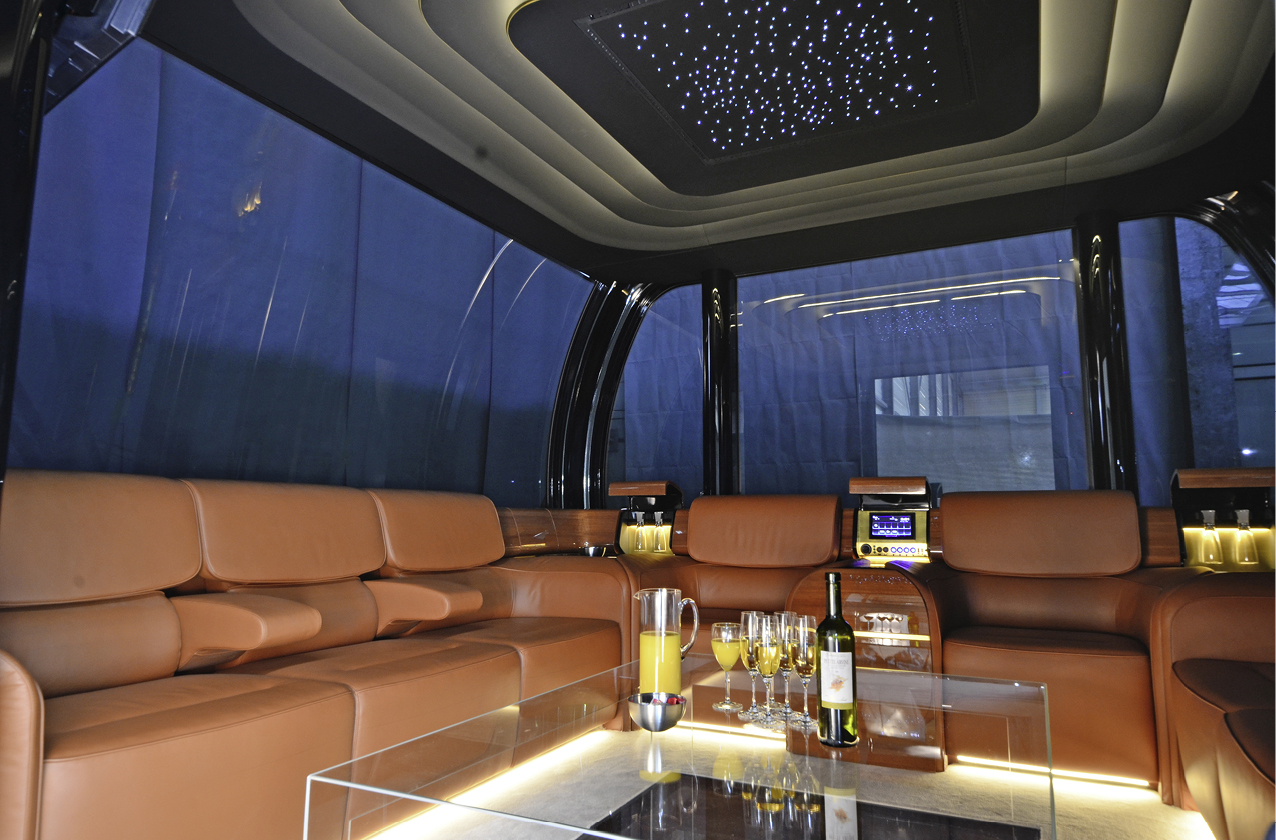

Wenn VIPs in Vietnams neuer Dreiseilumlaufbahn zwischen den Inseln Phú Quôc und Hòn Tho’m pendeln, sorgt Know-how der LTG Aktiengesellschaft aus Stuttgart für gutes Klima. Denn die Luftdurchlässe für die weltweit erste vollklimatisierte 3S-Kabine VIP Taris 3200 Abb. 1 der schweizerischen CWA hat das LTG-Team mitentwickelt. Damit die Luftqualität der luxuriösen Ausstattung – etwa Ledersessel und Holzverkleidung mit Blattgoldverzierung – nicht nachsteht, sollten alle acht Passagiere von einer effektiven Klimatisierung profitieren.

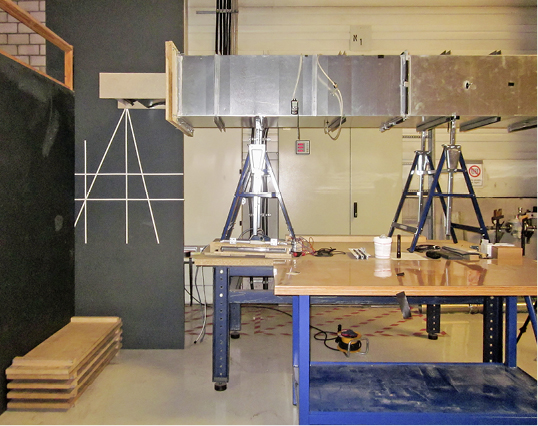

Um die ungewöhnliche Aufgabe zu lösen, wurde bei der LTG mittels CFD-Simulation und einem eigens erstellten Prüfstand Abb. 3 das Konzept abgesichert, bevor es an die Umsetzung ging. Der Prüfstand ermöglicht die Beurteilung der kundenspezifischen Anforderungen an den Luftauslass.

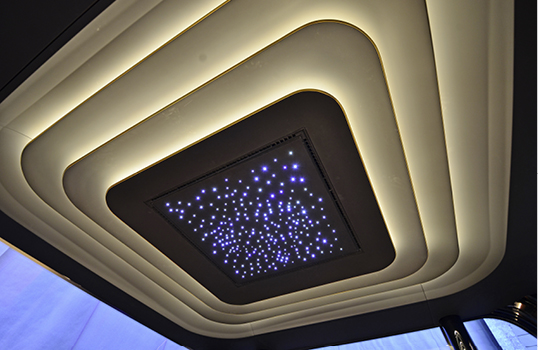

In der Seilbahnkabine sorgen zwei Splitklimageräte mit einer Kühlleistung von 7 kW und einem Luftvolumenstrom von 1100 m3/h für einen spürbaren Luftstrom und angenehme Temperaturen. Die Luft wird dazu aus einem rund um den LED-Sternenhimmel eingebauten LTG-Schlitzdurchlass ausgeblasen Abb. 2. Die Abluft wird zwischen den Deckenlamellen abgesaugt. In einer Optimierungsschleife wurde mit der LTG das Konzept hin zu kleineren Druckverlusten verbessert.
Damit die Luft aufgefächert wird und jeder Fahrgast mit der vom Kunden vorgegebenen Luftgeschwindigkeit beströmt wird, entwickelte das LTG-Team Schlitzdurchlässe mit schrägen Stegen. Hergestellt wurden sie im 3D-Druckverfahren. Die ausgeklügelte Anordnung von luftführenden und inaktiven Luftdurchlässen garantiert, dass die Zuluft auf allen Plätzen überall mit der gleichen Geschwindigkeit ausgeblasen wird. So können alle acht Fahrgäste die 15-minütige Seilbahnfahrt durch das subtropische Klima genießen. www.ltg.de www.cwa.ch
