Kompakt informieren
- WaveScape Technologies hat einen adaptiven, selbstlernenden Algorithmus entwickelt, mit dem das bereits bekannte Gegenschallverfahren zur Neutralisierung von Schallquellen nun zur Schalldämpfung in Lüftungskanälen genutzt werden kann.
- Das „Active Noise Control(ANC)“-Verfahren ist besonders wirksam bei tieffrequentem Schall, der als besonders unangenehm empfunden wird und mit Kulissenschalldämpfern nur schwer zu dämpfen ist.
- ANC-Systeme sind wartungsfrei, verursachen keinen zusätzlichen Druckverlust im Lüftungskanal und kommen mit einem Minimum an Bauraum aus.
Das Grundprinzip des von WaveScape Technologies neu entwickelten „Active Noise Control(ANC)“-Verfahrens – die Neutralisierung von Schallquellen durch Gegenschall – ist seit Jahrzehnten bekannt. Es konnte aber erst jetzt praktikabel umgesetzt werden, weil WaveScape einen adaptiven, selbstlernenden Algorithmus entwickelt hat, der bei sich verändernden Schallereignissen sehr schnell reagiert und sich falls nötig „vorauseilend“ an die Situation anpasst. Deshalb kann ANC die Schallemission auch bei ungleichmäßigem Schallpegel zuverlässig mindern.

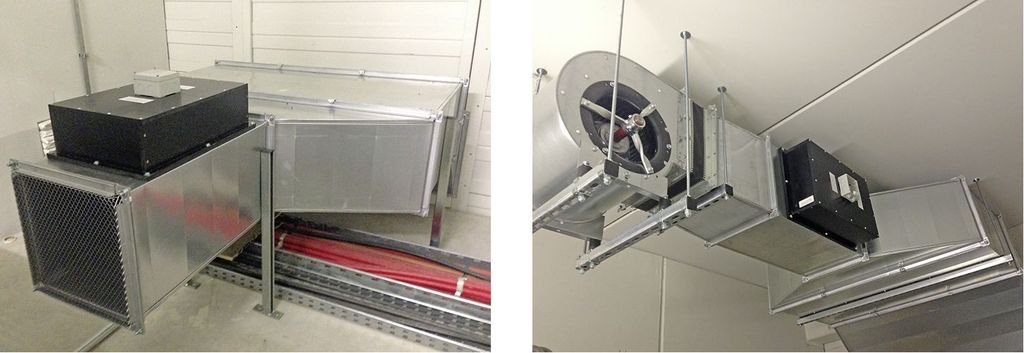

Dazu benötigt man ein in den Lüftungskanal integriertes Mikrofon, eine elektronische Steuereinheit und eine kompakte (Gegen-)Schallquelle, also einen Lautsprecher, der am Lüftungskanal angebracht wird Abb. 1. Das Mikrofon erfasst den vorhandenen Schallpegel, die Steuerung wertet in Echtzeit das Frequenzband aus, und der Lautsprecher erzeugt einen entsprechenden Gegenschall. Durch die Überlagerung der beiden Schallfelder dämpfen sie sich gegenseitig.
Prädestiniert für tieffrequenten Schall
Das Ergebnis: Der im Lüftungskanal vorhandene und weitergeleitete Schallpegel wird im Frequenzbereich von 20 bis 800 Hz um bis zu 20 dB gesenkt. Das entspricht 90 % des Schalldrucks. Bei tieffrequentem Schall (bis ca. 400 Hz, abhängig vom Kanalquerschnitt) ist das ANC-System am wirkungsvollsten.
Genau in diesem Frequenzbereich sind die Frequenzen angesiedelt, die durch Drehklänge von Lüftern, durch hinter den Lüftungskanälen aufgestellte Maschinen und beim Durchfluss von Luft in Lüftungskanälen entstehen und mit Kulissenschalldämpfern nur sehr aufwendig und mit großem Platzbedarf zu dämpfen sind. Und gerade diese Frequenzen werden als besonders unangenehm empfunden.
Kein Luftwiderstand und platzsparend
Im Vergleich zu einem Kulissenschalldämpfer bietet das ANC-System den Vorteil, dass es keinerlei Behinderung der Luftströmung und somit keinen Druckverlust verursacht. Es eignet sich deshalb besonders für den Einsatz in Lüftungssystemen, bei denen es auf eine hohe Energieeffizienz (geringer SFP-Wert) ankommt oder bei denen die geforderte Luftleistung nur knapp erreicht wird.
Dabei kommt das ANC-System mit einem Minimum an Bauraum aus. Es ist wartungsfrei, an unterschiedliche Schallsituationen anpassbar und lässt sich bei Luftgeschwindigkeiten bis 10 m/s und Querschnitten bis 40 cm einsetzen. Zur Realisierung größerer Querschnitte können mehrere Systeme parallel angeordnet werden.
Erste Installationen in der HLK-Technik zeigen laut Anbieter, dass die ANC-Technologie den von Klima- und Lüftungsanlagen ausgehenden Schallpegel wirkungsvoll und zuverlässig dämpft und dabei allen Anforderungen der Praxis gerecht wird. Die Systeme erfüllen die Schutzart IP65, werden der Baustoffklasse B1 (schwer entflammbar nach DIN 9239-1) zugeordnet und können in einem Temperaturbereich von –20 bis +80 °C betrieben werden. •
