Lüftungskanäle aus Mineralwolle-Platten

06.02.2014 | Veröffentlicht in Ausgabe 02-2014

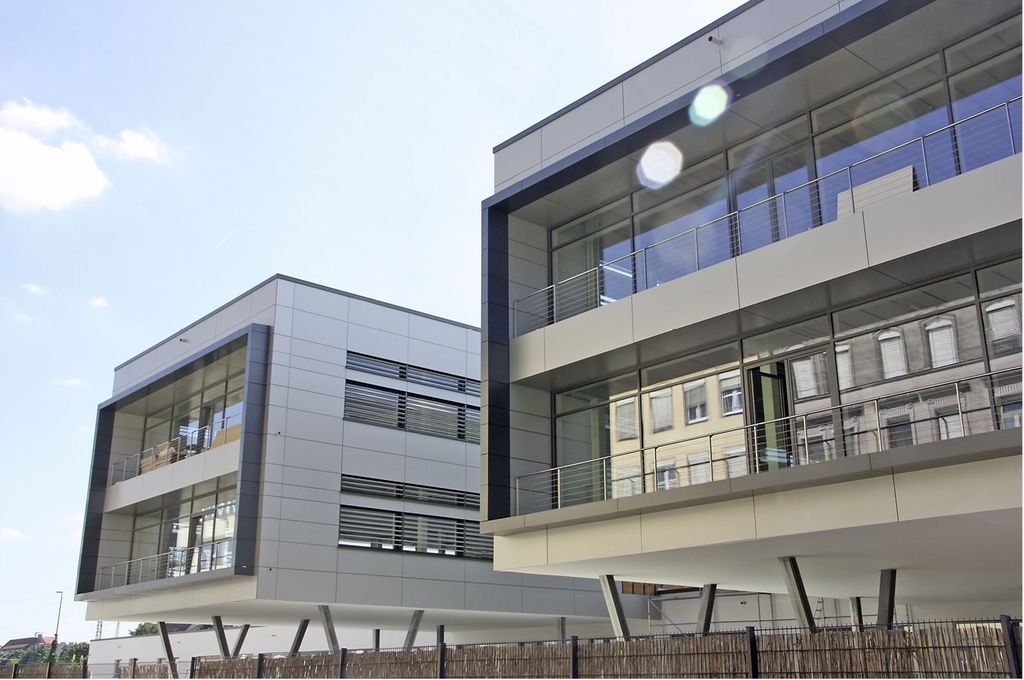

Abb. 1 Der Neubau der iba-Firmenzentrale in Fürth wird in Holzrahmenbauweise nach dem Passivhaus-Standard errichtet. - © Ursa — © Ursa

Abb. 1 Der Neubau der iba-Firmenzentrale in Fürth wird in Holzrahmenbauweise nach dem Passivhaus-Standard errichtet.

Mit besonderem Augenmerk auf Energie- und Ressourceneffizienz ergänzt die iba AG derzeit ihren bisherigen Standort in Fürth um einen modernen Neubau. Der Spezialist für Messtechnik- und Automatisierungssysteme schafft damit zusätzliche Büro-, Lager- und Fertigungsflächen und präsentiert sich auch als zukunftsorientiertes Unternehmen. Das auffällig geformte, vierteilige Gebäude entspricht dem Passivhaus-Standard. Für die Belüftung entschied man sich für gedämmte Lüftungskanäle aus Mineralwolle-Platten.

Kompakt informieren

Beim Neubau der iba-Firmenzentrale werden vor Ort aus Mineralwolle-Platten gefertigte Lüftungskanäle eingesetzt.
Ihr dreischichtiger Aufbau mit einer antibakteriellen Oberfläche für die Kanalinnenseite, einem Kern aus Mineralwolle und einer faserverstärkten Aluminiumschicht für die Außenseite vereint Wärmedämmung, Schallschutz, hohe Druckdichtheit, Brandschutz und die Hygieneanforderungen der VDI-Richtlinie 6022.
Mithilfe spezieller Schneidwerkzeuge und einer Winkellehre lassen sich alle üblichen Kanalformen erstellen. Die Schnittkanten werden verklebt und die Stoßkanten mit Aluminiumklebeband überklebt.

Derzeit entsteht in Fürth ein hochmoderner, architektonisch augenfälliger Bürokomplex. Auf einen 80 m langen und 15 m breiten Baukörper werden vier Gebäuderiegel mit großer Glasfassade errichtet Abb. 1. Die iba AG erweitert mit diesem Ingenieurholzbau bis Mai 2014 ihren bisherigen Firmenstandort. Auf einer Grundstücksfläche von 4000 m² entsteht im unteren Gebäudebereich neuer Raum für die Fertigung sowie ein Lager für Hardwarekomponenten und Verpackungsmaterial. In den vier aufgesetzten Gebäuderiegeln mit einer Nutzfläche von jeweils rund 800 m² befinden sich die Büro-, Schulungs- und Veranstaltungsräume.

Besonderen Wert legte der Bauherr auf Energieeffizienz und Nachhaltigkeit. Mit einer hochwärmgedämmten Gebäudehülle erreicht das Gebäude Passivhaus-Standard. Über eine erdgekoppelte Wärmepumpe kann mit geringem Primärenergieaufwand im Winter geheizt und im Sommer gekühlt werden. Die Beheizung und Kühlung der Räume erfolgt über eine Heiz- und Kühldecke. Das komplette Energiemanagement des Gebäudes wird mit Produkten von iba realisiert.

Lüftungskanäle aus Ursa AIR

Die Lüftungstechnik hat in Passivhäusern eine wichtige Aufgabe: Eine gute Raumluftqualität muss mit minimalem Lüftungswärmeverlust realisiert werden. Um die Luftverteilung im Gebäude so effizient wie möglich zu gestalten, sollten gedämmte Lüftungskanäle eingebaut werden. Bei der Planung musste zudem der Schall- und der Brandschutz berücksichtigt werden. Außerdem war zu beachten, dass durch die Holzrahmenkonstruktion für die Kanalführung nur vorgefertigte Öffnungen zur Verfügung stehen.

Als Alternative zum nachträglichen Dämmen herkömmlicher Lüftungskanäle entschieden sich Bauherr, Planer und die ausführende Fachfirma für Ursa AIR. Aus den speziellen Mineralwolle-Dämmplatten lassen sich bereits gedämmte Lüftungskanäle erstellen, die nicht brennbar sind (gilt für Ursa AIR Zero A2: A2-s1,do nach DIN EN 13501-1; kein Rauch kein brennendes Abfallen/Abtropfen) und die Hygieneanforderungen der VDI-Richtlinie 6022 erfüllen.

Ursa AIR besteht aus einer antibakteriellen High-Tech-Oberfläche für die Kanalinnenseite und einem Kern aus Mineralwolle, der die Schallausbreitung und -abstrahlung vermindert. Auf der Außenseite sind die Platten mit einer faserverstärkten Aluminiumschicht kaschiert. Sie stellt die hohe Dichtheit des Kanals her (Dichtheitsklasse C nach DIN EN 13403) und sorgt für die Dampfdichtheit.

Die Dämmplatten Ursa AIR Zero A2 kommen im ersten und zweiten Obergeschoss zum Einsatz. Sie weisen eine niedrige Wärmeleitfähigkeit von 0,033 W/(m K)_{10 °C} auf. Mit einer Materialstärke von 25 mm haben sie einen bewerteten Schallabsorptionswert von α_w = 0,80 (Klasse B nach DIN EN ISO 354). Das heißt, 80 % des Schalls werden vom Material absorbiert, der Kanal wirkt wie ein langer Schalldämpfer.

Einfache Verarbeitung

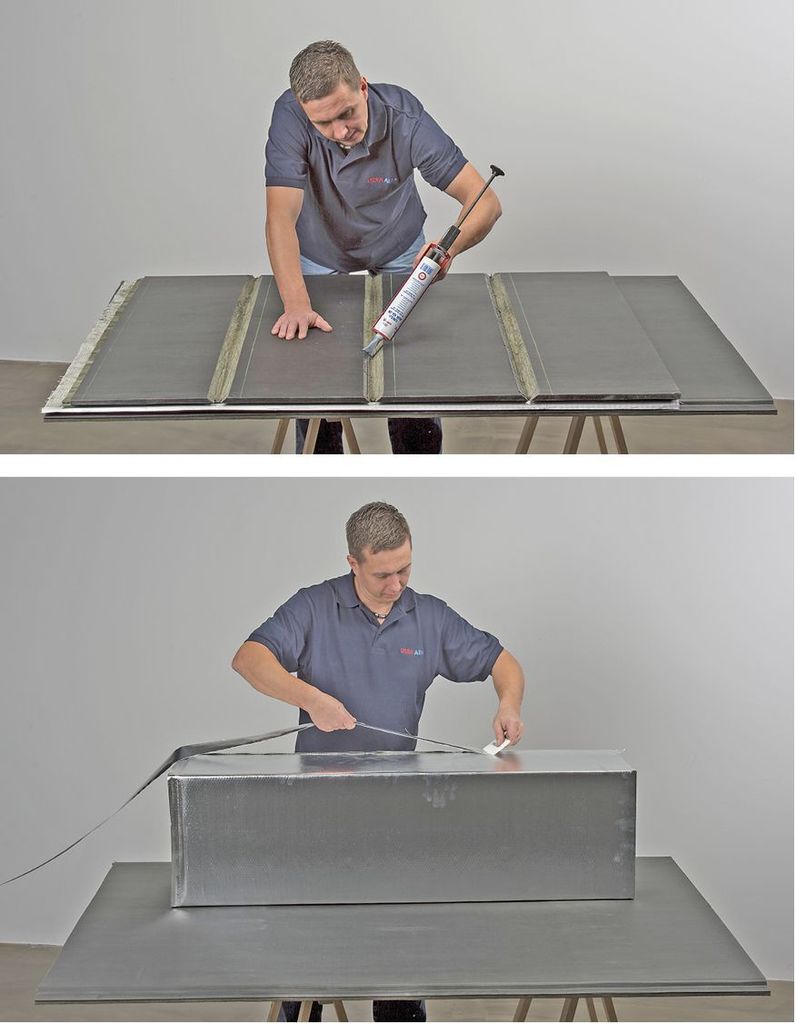

Die Mineralwolle-Platten werden palettenweise auf die Baustelle geliefert. Den schnellen und sauberen Zuschnitt der Kanalbauteile gewährleisten Ursa-AIR-Schneidwerkzeuge (Gehrungshobel, Stufenhobel, Falzhobel). In Verbindung mit einem speziellen Cutter-Messer und einer Winkellehre lassen sich alle üblichen Kanalformen erstellen. Mithilfe der Ursa-AIR-Klebstoffe entsteht ein dauerhaft luftdichter und gleichzeitig gedämmter Lüftungskanal Abb. 2.

Das geringe Flächengewicht von 2 kg/m² der 3 × 1,2 m großen Platten erleichtert nicht nur das Handling auf der Baustelle: Im Vergleich zu klassischen Kanalmaterialien stellt Ursa AIR eine geringere Belastung für die Statik des Gebäudes dar. Die Montage in Fürth erfolgte mit Installationsschienen direkt an der Decke.

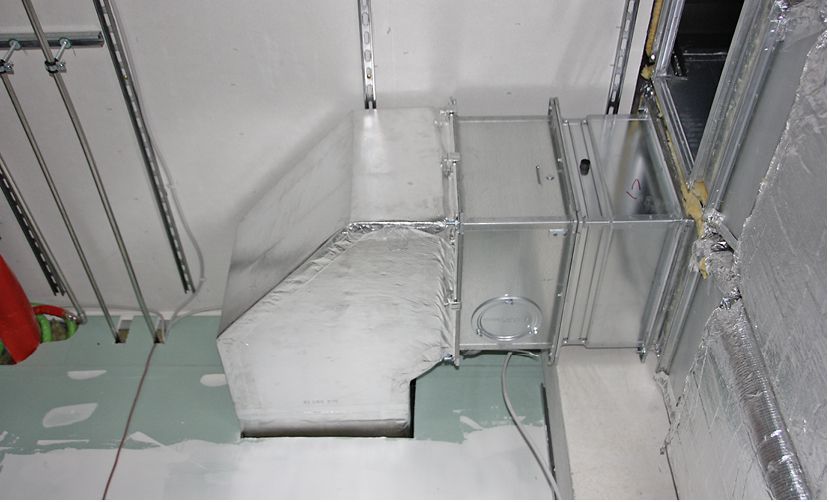

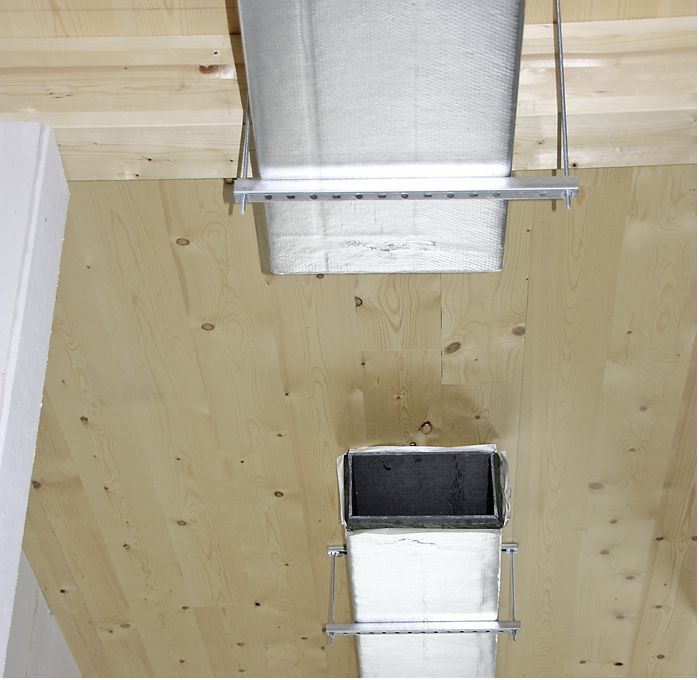

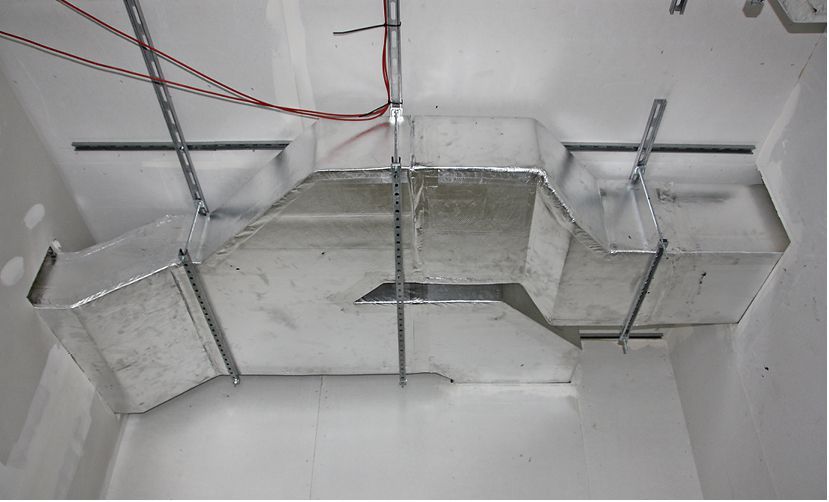

Der wichtigste Vorteil beim Bau der neuen iba-Firmenzentrale war jedoch die Herstellung der Kanalbauteile in Abhängigkeit der Öffnungen in der Holzrahmenkonstruktion. Auch bei eingeschränkten oder unterschiedlichen Raumhöhen lassen sich mit Ursa-AIR Lüftungskanäle erstellen, die Konstruktionssicherheit und flexible Raumnutzung bieten Abb. 3 Abb. 4. Über speziell angefertigte Flanschprofile können Ursa-AIR-Kanäle auch an andere Standardkomponenten, beispielsweise Brandschutzklappen Abb. 5, angeschlossen werden. DR
