Entwürfe VDI 3803 Blatt 5 und VDI 4706

Neue Richtlinien zur RLT-Anlagenplanung

Kompakt informieren

  • Die Richtlinienreihe VDI 3803 beschreibt bauliche und technische Anforderungen für RLT-Geräte. Blatt 5 legt wichtige Grundlagen zur Auswahl, Planung und Bewertung von Wärmerückgewinnungssystemen.
  • VDI 4706 „Kriterien für das Raumklima“ soll ­künftig als nationaler Anhang in DIN EN 15251 überführt werden.

Die VDI-Richtlinie 3803 „Raumlufttechnik“ wird zurzeit insgesamt neu strukturiert. Neben dem bestehenden Blatt 1 „Zentrale Raumlufttechnische Anlagen – Bauliche und technische Anforderungen“ (Februar 2010) werden in Blatt 2 die baulichen und technischen Anforderungen dezentraler RLT-Anlagen (zurzeit VDI 6035, September 2009), in Blatt 3 Luftbefeuchtungssysteme und in Blatt 4 (Entwurf April 2011) Luftfiltersysteme behandelt. Blatt 5 mit Geräteanforderungen von Wärmerückgewinnungssystemen soll VDI 2071 „Wärmerückgewinnung in Raumlufttechnischen Anlagen“ (Dezember 1997) ersetzen.

VDI 3803 Blatt 5 (Entwurf)

VDI 3803 Blatt 5 enthält Definitionen und Grundbegriffe der Wärmerückgewinnung (WRG) in RLT-Anlagen bzw. der WRG-Systeme. Es werden Geräte, Systemlösungen und Verfahren beschrieben. Hierzu liefert sie Entscheidungskriterien und Kennzahlen für die Auswahl und Berechnung. Zudem ermöglicht sie Aussagen zur Eignung und Wirtschaftlichkeit der WRG-Systeme und zur Reduktion des Energieaufwands und der CO2-Emissionen.

Bei den Leistungskennzahlen der WRG wird in der Richtlinie richtigerweise ein „Änderungsgrad“ (z.B. Enthalpieänderungsgrad, Temperaturänderungsgrad, Feuchteänderungsgrad) und nicht eine „Zahl“ (z.B. bisher: Rückwärmezahl oder Rückfeuchtzahl) als Maßstab gewählt. Es werden sowohl eine Leistungszahl ε und ein Wirkungsgrad der WRG ηWRG als auch eine Jahresarbeitszahl εa, ein Jahresdeckungsgrad Na und eine Jahresrückwärmzahl Φa definiert. Die Richtlinie verweist auf Berechnungsverfahren zur Ermittlung der Energiekennzahlen und dokumentiert Fragen zu Bilanzgrenzen und Probleme bei der Auswahl der WRG-Systeme.

Aspekte der Abnahme, der Leistungsmessung und energetischen Inspektion, der Wirtschaftlichkeitsbewertung, des Einflusses auf die CO2-Bilanz sowie Auswahlkriterien für die Planung gehören ebenso zum Inhalt. Die Verwendung ältere Formelzeichen im Richtlinienentwurf sollte bis zur endgültigen Fassung unbedingt bereinigt werden.

VDI 4706 (Entwurf)

Mit dem aktuellen Entwurf VDI 4706 „Kriterien für das Raumklima“ (April 2011) wurde der Entwurf VDI 4706 Blatt 1 „Kriterien für das Innenraumklima (VDI-Lüftungsregeln)“ (August 2009) erfolgreich überarbeitet und deutlich hervorgehoben, dass sich ihr Anwendungsbereich auf DIN EN 152511) bezieht und dass die VDI-Richtlinie als nationaler Anhang in die Norm überführt werden soll.

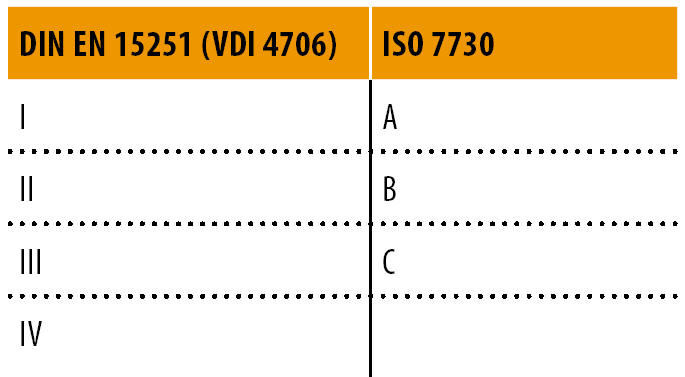

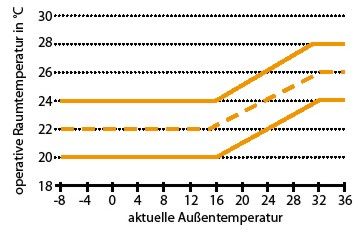

Die Richtlinie gilt für Wohnräume, Arbeitsräume und Besprechungsräume in Verwaltungs- und Bürogebäuden sowie Räumen mit ähnlicher Nutzung. Die Anforderungen beziehen sich auf die Kategorie II Abb. 1, die sowohl für den Neubau und bei der Sanierung von Bestandsgebäuden für die Planung und Auslegung empfohlen werden. Die Richtlinie enthält für eine praxisgerechte Anwendung ergänzende und abgewandelte Planungshinweise für die thermische Behaglichkeit (operative Temperatur Abb. 2 und zulässige Sollwertabweichungen, Lufttemperatur und Luftfeuchte) und die Luftqualität im Raum.

Hinsichtlich der Beurteilung der Luftqualität werden allgemeine Aussagen mit Verweisen auf erfassbare und bewertbare Schadstoffe getroffen und bei der Festlegung des Außenluftvolumenstromes nach DIN EN 15251 plausible Erläuterungen für eine Klassifizierung der Katego­rien „schadstoffarm“, „nicht schadstoffarm“ und „sehr schadstoffarm“ vorgenommen. •

1) DIN EN 15251 Eingangsparameter für das Raumklima zur Auslegung und Bewertung der Energieeffizienz von Gebäuden – Raumluftqualität, Temperatur, Licht und Akustik. Berlin: Beuth Verlag, August 2007

Prof. Dr.-Ing. Achim Trogisch

Hochschule für Technik und Wirtschaft Dresden (FH), Fakultät Maschinenbau/ Verfahrenstechnik, Lehrgebiet TGA. Telefon (03 51) 4 62 27 89, trogisch@mw.htw-dresden.de, https://www.htw-dresden.de/
