- Bei einem Bauvorhaben war die notwendige Regenrückhaltung nur unter der Tiefgarage mit einem flach aufbauenden System möglich.
- Errichtet wurde eine Retentionszisterne mit einem Speichervolumen von 55 m<sup>3</sup> aus 138 EcoBloc-Inspect-Modulen von Graf. Die Abdichtung erfolgte dreilagig vor Ort, die wasserundurchlässige Schicht besteht aus einer 2 mm dicken HDPE-Folie.
- Die Retentionszisterne wurde an nur einem Tag vom Hersteller anschlussfertig montiert.

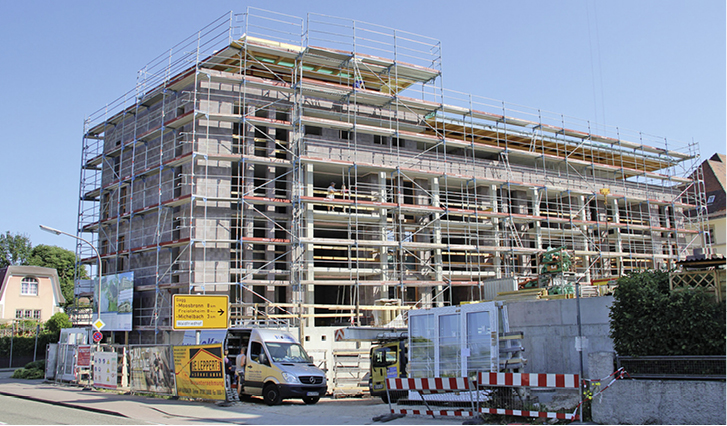

„Wer heute baut, denkt immer auch an morgen.“ Diesem Anspruch der Gieag Immobilien AG entsprechend werden die beiden Gebäude in der Gaggenauer Goethestraße in Niedrigenergiebauweise nach KfW-Standard 70 und mit erhöhtem Schallschutz nach DIN 4109 errichtet Abb. 1. Fußbodenheizung mit Heizenergie aus einem Pelletofen, passive Wohnraumlüftung, elektrisch betriebene Raffstores und Jalousien stehen neben der hochwertigen Innenausstattung der 22 Wohneinheiten für hohen Komfort.
Ein Rückhaltesystem für das Niederschlagswasser wurde notwendig, da der bestehende Mischwasserkanal in diesem Bereich für die zusätzliche Aufnahme unterdimensioniert ist. Daher wurde vom örtlichen Bauamt nur eine Einleitung von 1,5 l/s gestattet.
Gaggenau hat in der Jahresbetrachtung ein sehr regelmäßiges Niederschlagsaufkommen mit durchschnittlich 732 l/(m2 · a). Um auch bei einem Starkregenereignis einen maxi-malen Zufluss von 1,5 l/s zu gewährleisten, wird das Regenwasser in ein Regenrückhaltesystem eingeleitet und dort zwischengespeichert. Angeschlossen sind etwa 960 m2 Dachfläche der viergeschossigen Gebäude, die Grünflächen über der Tiefgarage sowie die Wegeflächen. Das Regenrückhaltesystem besteht aus 138 EcoBloc-Inspect-Modulen von Graf. Das Retentionsvolumen wurde nach der DIN 1986-100 und dem DWA-Arbeitsblatt A 117 dimensioniert.
Der Aufbau eines modularen Regenrückhaltesystems bietet die Möglichkeit, das Volumen und vor allem Länge und Breite den örtlichen Gegebenheiten individuell anzupassen. Durch die geringe Höhe der Module kann die Einbautiefe minimiert werden. „Die einzig mögliche Positionierung unter der Tiefgarage schloss den Einbau von herkömmlichen Tanks aus“, erklärt Dipl.-Ing. Manfred Eichhorn den Einbau des modularen Systems von Graf. Die Rigolensohle der Graf-Systemlösung liegt nur etwa 1,60 m unter der Bodenplatte der Tiefgarage. Es wurde eine sehr flache Ausführung gewählt, um die Fundamente der Garagenstützen nicht zu beeinträchtigen Abb. 5.
Lieferung und Einbau aus einer Hand
Neben dem modularen Konzept des Regenrückhaltesystems haben den Inhaber des gleichnamigen Planungsbüros Eichhorn in Friesenheim die umfassenden Serviceleistungen von Graf überzeugt. Das Unternehmen bietet nicht nur die termingerechte Lieferung der Module an die Baustelle, sondern die komplette, anschlussfertige Montage durch erfahrene Spezialisten an. Dies reduziert in einem eng getakteten Bauablauf die Schnittstellen, schafft Planungs- und Kalkulationssicherheit. „Graf bietet alles aus einer Hand, das schafft Effizienz, klare Verantwortlichkeiten beim Einbau, der Abnahme und auch bei der Gewährleistung“, schätzt Eichhorn die All-inclusive-Leistungen von Graf.
Der EcoBloc Inspect überzeugt vor allem durch die einfache Handhabung beim Transport und der Montage. Durch die vormontierten Module wird wenig Zubehör und Werkzeug benötigt.
Vormontierte Module sparen Kosten
In der Modulgröße mit 420 l Speichervolumen entspricht das Rigolensystem gängigen Außenabmessungen von 80 × 80 × 66 cm. Das modulare System mit dem quadratischen Rastermaß wird im Verbund an die örtlichen Gegebenheiten angepasst. Die mögliche Verlegung in bis zu sieben Lagen bei einer maximalen Einbautiefe von 5 m sowie die hohe Belastbarkeit der Module bieten dabei umfassende planerische Freiheiten. Der EcoBloc Inspect ist mit gängigen Inspektionskameras DN 200 inspizierbar. Zudem können die Module bei Bedarf gespült werden.
Um die personalintensive Montagezeit noch weiter zu verringern, stand bei der Entwicklung des EcoBloc Inspect neben der Gewichts- vor allem die Montageoptimierung ganz oben im Anforderungsprofil. Durch die in den Modulen integrierten vertikalen Zentrierungen sind die Elemente nur noch horizontal zu verbinden. Trotz bis zu 60 % weniger Verbindungspunkten gegenüber herkömmlichen Systemen bleibt damit die hohe Stabilität des Blockverbunds erhalten.
So konnten für das Bauvorhaben in Gaggenau 138 Module innerhalb eines Tages vor Ort zu einem einlagigen (0,66 m Höhe) Blockverbund von 18,4 × 4,8 m montiert und in Folie eingeschweißt werden.
Nach der Montage des Blockverbunds wurden die Rohrpositionen für den Zulauf, den Ablauf sowie die Entlüftung positioniert. Die im EcoBloc-Inspect-Modul definierten Anschlussflächen mit den gängigen Rohrdimensionen DN 100, 150 und 200 vereinfachen die Positionierung und Montage.
Der Blockverbund wurde anschließend mit Geotextil eingeschlagen. Diese innere Schicht wurde in einem zweiten Arbeitsschritt mit einer wasserundurchlässigen 2-mm-HDPE-Folie verschweißt und in einem dritten Arbeitsschritt nochmals mit dem Geotextil umschlossen Abb. 2 Abb. 3. Die Schweißarbeiten werden stets von Fachfirmen durchgeführt, welche für den Bereich Rückhalte- und Deponieschweißarbeiten zertifiziert sind.
Der dreilagige Aufbau verhindert einen unkontrollierten Wasseraustritt aus den Modulen. Die innere Geotextilschicht schützt dabei die HDPE-Folie vor möglichen Beschädigungen durch Kanten. Das äußere Geotextil vermeidet Beschädigungen durch das Erdreich oder Steine. Bei dem Bauvorhaben in Gaggenau ist das Regenrückhaltesystem von einem Bett aus 60 cm Kies der Körnung 8/16 umgeben.
Schachtsystem im Rigolen-System
Das Wasser aus dem Rückhaltesystem wird über eine gedrosselte Ableitung in den Mischwasserkanal geleitet. Diese ist in einen Graf-Systemschacht Vario 800 integriert. Der Schacht kann individuell in der Höhe nivelliert und passgenau in die EcoBloc-Inspect-Module integriert werden. Dadurch ist kein zusätzlicher Aushub notwendig und das Schachtvolumen wird in das Fassungsvermögen des Regenrückhaltesystems einbezogen.
Das modulare System ermöglicht es wie bei einem Baukasten, das Vario-800-Schachtsystem innerhalb des EcoBloc-Inspect-Systems frei zu positionieren. Die Eckposition bietet die Möglichkeit, große Rohrdurchmesser bis DN 400 an zwei Seitenflächen anzuschließen. Mit dem um 360° drehbaren VS-Zulaufmodul können Anschlüsse bis DN 300 ohne zusätzliche Anschlussbögen erstellt werden.
Graf bietet alternativ zu vor Ort konfektionierten auch individuell vorgefertigte Regenrückhaltesysteme aus den EcoBloc-Inspect-Modulen an. Diese können bis zu einer Größe von 15 × 2,40 m produziert und mit einem Lkw zur Baustelle transportiert werden.
Kontakt zum Anbieter
Regenrückhaltung
Um hydraulische Spitzen zu reduzieren und das öffentliche Kanalnetz zu entlasten, werden vor allem bei Neubauten oft Retentionszisternen gefordert. Diese speichern bei einem Starkregenereignis das Niederschlagswasser. Der Ablauf aus der Zisterne wird gedrosselt und damit zeitverzögert in den Kanal geleitet. Das Retentionsvolumen wird dabei entleert und steht für das nächste Regenereignis wieder vollständig als temporärer Speicher zur Verfügung.
Um das Niederschlagswasser aus der Retentionsanlage auch für die Gartenbewässerung, Reinigungsarbeiten und die Toilettenspülung nutzen zu können, bietet Graf alternativ eine Kombination aus Regenrückhaltung und Regenwassernutzung an. Dabei wird nach einem Niederschlag nicht die gesamte Anlage entleert. Das im Tank verbleibende Regenwasser steht anschließend als Brauchwasser zur Verfügung.
Das Retentionsvolumen wird in DIN 1986-100 und im DWA-Arbeitsblatt A 117 behandelt. Im Wesentlichen wird dabei die Differenz von Zu- und Ablauf betrachtet. Sicherheitsfaktoren stellen die störungsfreie Funktion auch bei statistischen Abweichungen von Starkniederschlagsereignissen sicher. Die zulässigen Ablaufvolumenströme und die Angabe, in welcher Häufigkeit Starkregenereignisse bei der Berechnung berücksichtigt werden, sind von der zuständigen Behörde vorgegeben.
Technischer Katalog Versickerung / Rückhaltung
Wichtige Informationen und die von Graf angebotenen Produkte sind im Technischen Katalog „Versickerung und Rückhaltung von Regenwasser“ zusammengefasst. Der Katalog, gegliedert in sieben Kapitel, enthält neben thematischen Produktinformationen anschauliche Anwendungsbeispiele, zahlreiche Tipps zur Dimensionierung und Planung von Systemen zur Versickerung und Rückhaltung von Regenwasser sowie Hinweise zu relevanten Gesetzen, Normen und Richtlinien. Das Kompendium ist sowohl Grundlagenlektüre für Themeneinsteiger als auch Nachschlagewerk für erfahrene Experten. Die im Katalog als Kopiervorlage enthaltenen Bemessungsbögen für Versickerungs- und Retentionsanlagen können von Planern und Ausführenden mit projektspezifischen Daten ausgefüllt und zur kostenfreien Bemessung an Graf gesendet werden. „Versickerung und Rückhaltung von Regenwasser“ kann kostenlos bei Graf angefordert werden: Telefon (0 76 41) 5 89 66 oder mail@graf.info Alternativ steht der Katalog als Download zur Verfügung: www.graf-online.de
2 Die Rigolensohle des Regerückhaltesystems liegt etwa 1,60 m unter der Bodenplatte der Tiefgarage. Der Blockverbund wurde anschließend mit einem Geotextil eingeschlagen.

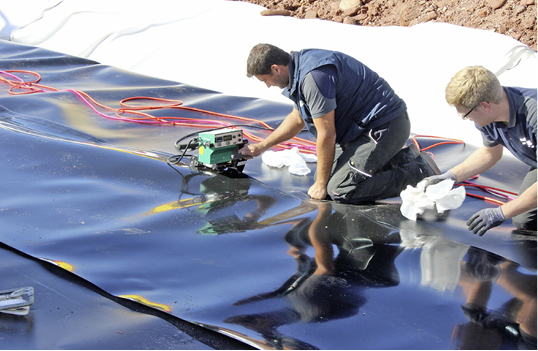

3 Die wasserundurchlässige 2 mm starke HDPE-Folie wird verschweißt und anschließend in einem dritten Arbeitsschritt auch von außen mit einem Geotextil eingeschlagen.

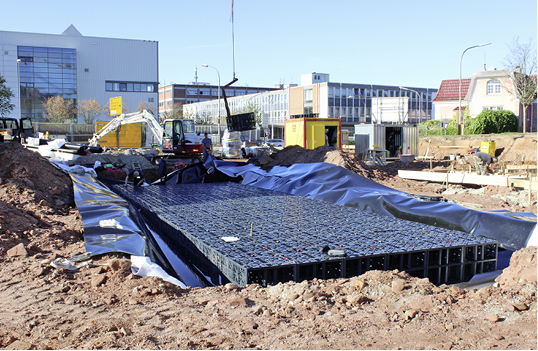

4 138 EcoBloc-Inspect-Module wurden innerhalb eines Tages vor Ort zu einem einlagigen Blockverbund von 18,4 × 4,8 m montiert. Definierte Anschlussflächen mit den gängigen Rohrdimensionen DN 100, 150 und 200 erleichtern die Positionierung und Montage von Zu- und Ablauf.

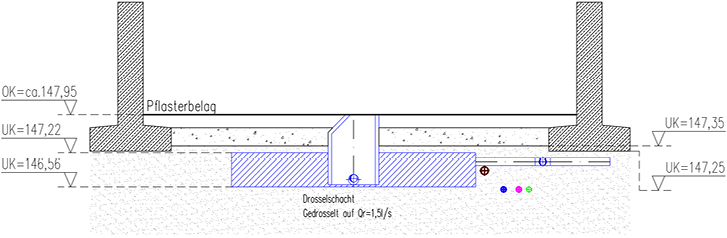

5 Schnitt durch die Retentions-Zisterne.
