Elektroenergiebedarf und Wärmerückgewinnung

Energieeffizienz von RLT-Geräten

Neben dem thermischen Energiebedarf für ­Heizung und Kühlung ist der Elektroenergie­bedarf der zweite große Energieverbraucher in raumlufttechnischen Anlagen und Geräten (RLT-Geräten). Mit beiden energie­relevanten Komplexen befasste sich eine Studie, die am Umwelt-Campus Birkenfeld, Fachhochschule Trier, durchgeführt wurde. Sie analysierte insgesamt 13893 RLT-Geräte und deren Aus­legungsdaten.

Es handelte sich dabei um marktbezogene und reale Geräteauslegungen eines Herstellers aus den Jahren 2003 bis 2009. Es wurden bewusst Auslegungen im Angebotsstadium und nicht ausgeführte Geräte zur Auswertung heran­gezogen, um unternehmensspezifische Einflüsse zu minimieren. Da die Analyse auf den Daten eines Herstellers beruht, können die Ergebnisse in ihrer absoluten Größe im Verhältnis zum ge­samten Markt statistisch abweichen, allerdings dürfte diese Abweichung aufgrund der sehr großen Datenmenge und aufgrund der hohen Übereinstimmung mit vorangegangenen Studien nur gering sein (Bild 1). Die Studie kann auf jeden Fall im Hinblick auf die Entwicklungsten­denzen des Marktes als repräsentativ bewertet werden.

Elektroenergiebedarf

In Deutschland werden jedes Jahr rund 61000 zentrale RLT-Geräte auf den Markt gebracht [1]. Die durchschnittliche Luftmenge dieser Geräte liegt bei 14460 m3/h. Laut Energieeinsparverordnung EnEV 2009 [2] dürfen RLT-Geräte eine maximale spezifische Ventilatorleistung von 2000 W/(m3/s) entsprechend der SFP-Klasse-4 (Specific Fan ­Power) gemäß EN 13779 [3] aufweisen.

Im Durchschnitt liegen die SFP-Werte der analysierten Zuluftgeräte in den letzten fünf Jahren bei 1916 W/(m3/s) und die der Abluftgeräte bei 1571 W/(m3/s) [4]. Im gewichteten Mittel liegt der mittlere SFP-Wert pro Ventilatoreinheit bei 1764 W/(m3/s). Damit beträgt die jährlich neu installierte Leistung von zentralen RLT-Geräten bis zu 724 MW, wenn man eine Leistungsaufnahme von 7,30 kW pro durchschnittlichem Zuluftgerät und 5,77 kW pro Abluftgerät ansetzt und berücksichtigt, dass rund 80,9 % der Geräte zwei Ventilatoren (Zu- und Abluft) besitzen.

Grundsätzlich wird der Elektroenergiebedarf (Pm) eines RLT-Gerätes oder einer RLT-Anlage durch drei Faktoren bestimmt. Ihre Beziehung ­zueinander beeinflusst den Elektroenergiebedarf einer RLT-Anlage:


mit:

qV geförderter Volumenstrom in m3/s

Δp Gesamtdifferenzdruck in Pa

ηS Systemwirkungsgrad des Ventilatorantriebssystems

Volumenstrom

Der Volumenstrom wird wesentlich durch die Anwendung selbst bestimmt. Der gewichtete mittlere geförderte Volumenstrom aller ausgewerteten Geräte lag bei 14460 m3/h Zuluft und 13896 m3/h Abluft. Ingesamt handelt es sich bei den zur Auswertung herangezogenen RLT-Geräten zu 5,8 % um reine Abluftgeräte, 13,3 % sind Zuluftgeräte und 80,9 % wurden als kombinierte Zu- und Abluftgeräte ausgelegt.

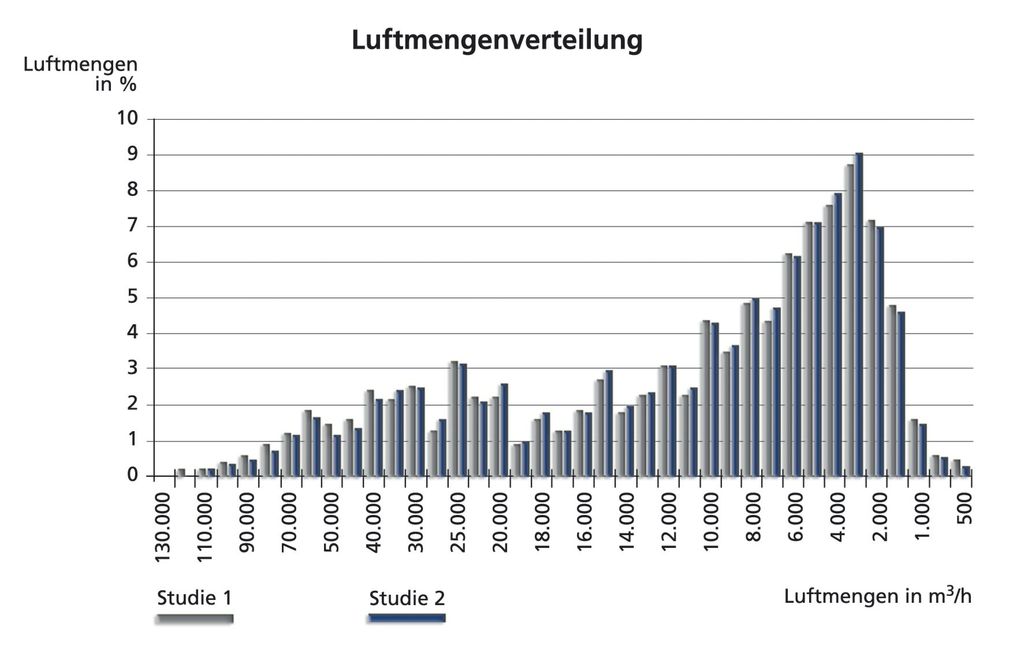

Die Verteilung der analysierten Daten stimmte mit einer ersten Studie, in der zwei weitere Datenbanken mit einer Gesamtheit von 30022 und 53597 Stichproben untersucht wurden, sehr gut überein. Insbesondere eine zweite, hiervon unabhängige Datenbank weist nahezu eine Deckungsgleichheit mit der in dieser Studie analysierten Datenbank auf (Bild 1).

Differenzdruck

Der zweite energierelevante Faktor ist der zu überwindende Differenzdruck (Δp) in der RLT-Anlage, der intern durch die installierten Komponenten und extern durch das angeschlossene Kanalnetz bestimmt wird. Analysiert wurde dabei der Anteil des externen Widerstands am Gesamtdruck der untersuchten RLT-Geräte.

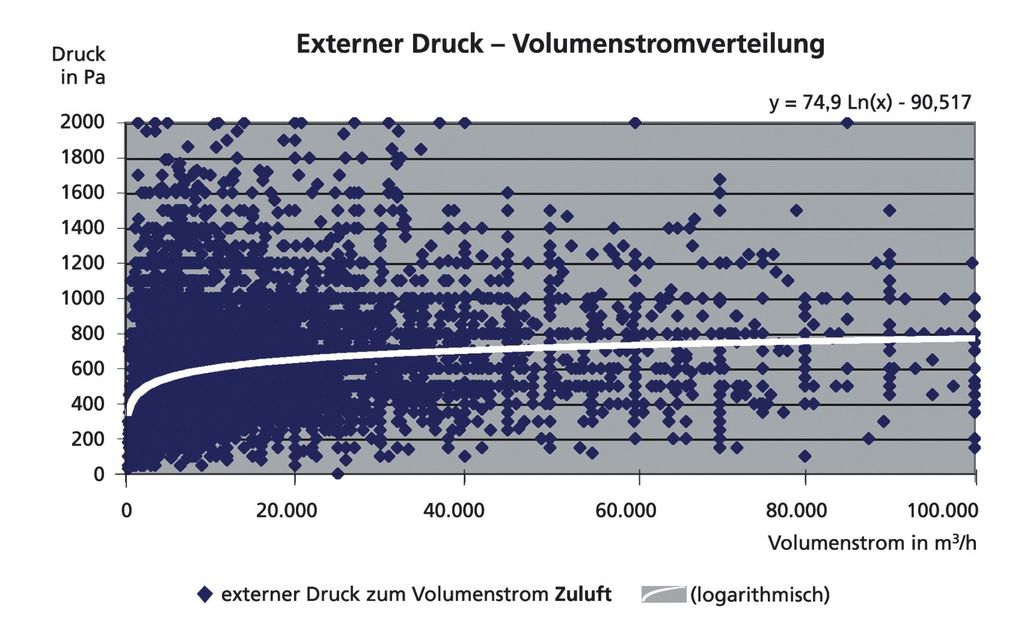

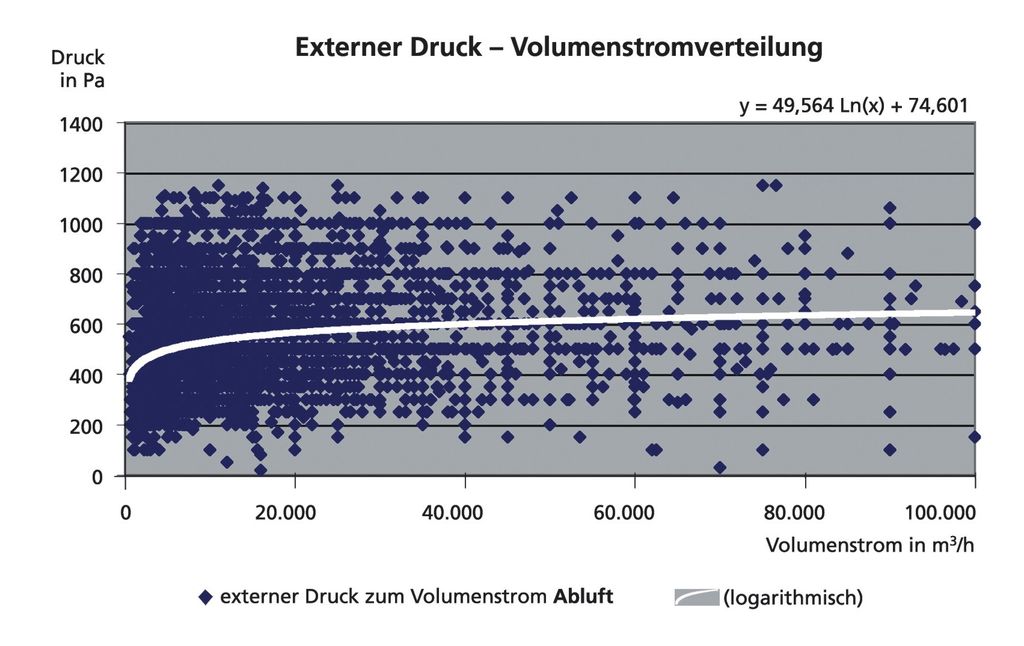

Aus Bild 2 und Bild 3 wird deutlich, dass der externe Widerstand auf der Zuluftseite im ­Mittel bei 587 Pa und bei 544 Pa auf der Abluftseite liegt, die Streubreite der externen Widerstände besonders auf der Zuluftseite aber sehr groß ist und zwischen 100 und rund 1800 Pa variiert. Abluftseitig ist zwar der Mittelwert der externen Drücke nahezu gleich dem Mittelwert auf der Zuluftseite, allerdings streuen die Werte geringer zwischen 100 und etwa 1100 Pa.

Die internen Widerstände werden durch die lufttechnischen Komponenten selbst und durch ihre Gestaltung, also ihre Dimensionierung, bestimmt. Da in den Energiebedarf die Addition der internen und externen Widerstände eingeht, ist der Wert von beiden Anteilen abhängig.

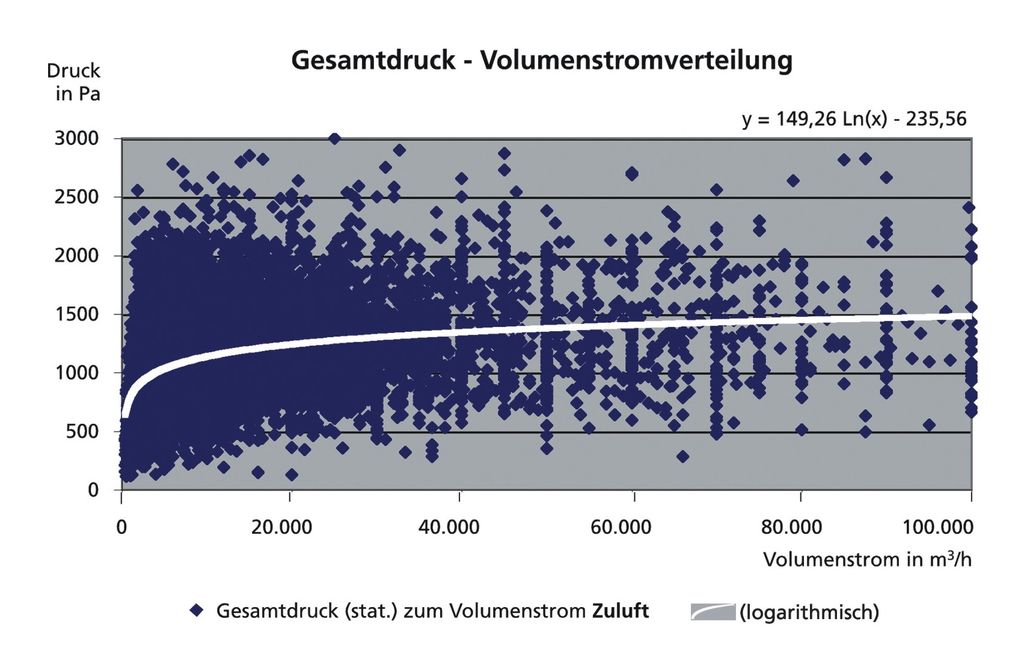

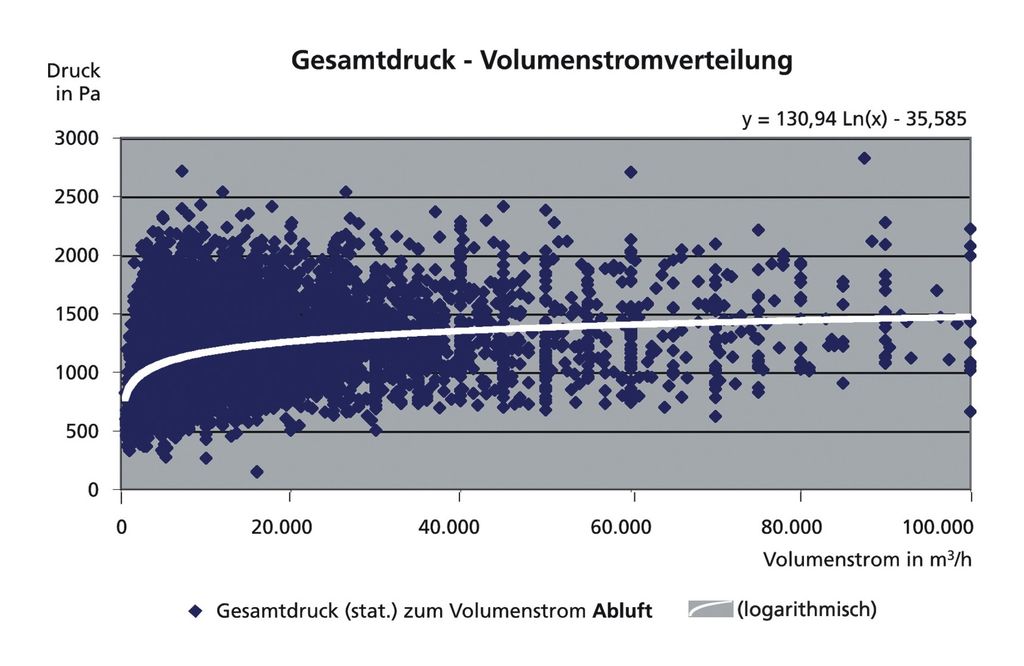

Bezogen auf den Gesamtdruck, also die Summe von externen und internen Widerständen, ergibt sich damit eine ähnliche Abhängigkeit (Bild 4 und Bild 5) wie bei den externen Widerständen. Der mittlere Gesamtdruck, bezogen auf alle RLT-Geräte, lag auf der Zuluftseite bei 1115 Pa und auf der Abluftseite bei 902 Pa. Allerdings ­unterscheiden sich die Streubereiche von Zu- und Abluft im Gegensatz zum externen Widerstand nur unwesentlich.

Systemwirkungsgrad

Der Systemwirkungsgrad (ηS) des Ventilatorantriebssystems wird durch drei Einzelwirkungsgrade bestimmt:


mit:

ηV Wirkungsgrad des Ventilators

ηM Motorwirkungsgrad

ηA Antriebs- und Regelungswirkungsgrad

Der Wirkungsgrad des Ventilators ergibt sich aus der Luftleistung


und der dafür benötigten Wellenleistung PW.

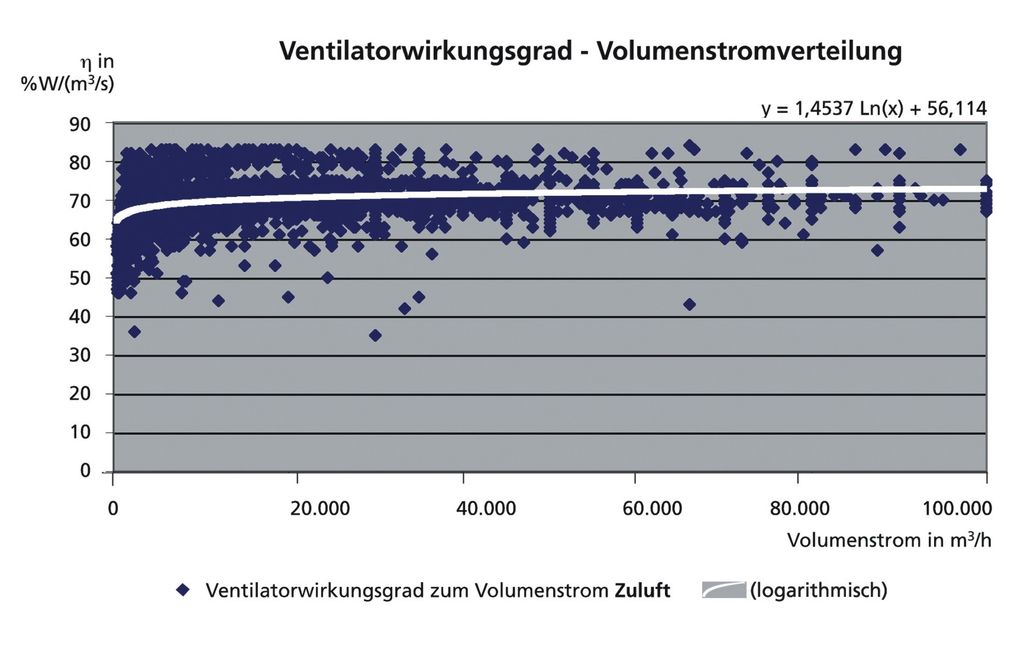

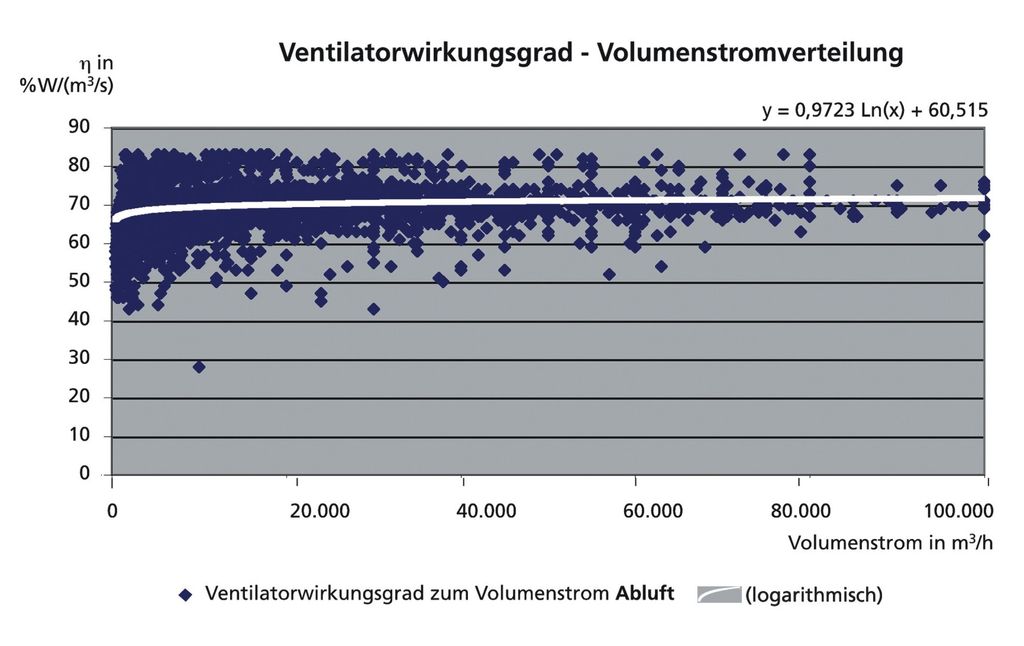

Aus Bild 6 und Bild 7 erkennt man die Streubreite der Ventilatorwirkungsgrade auf der Zuluft- und Abluftseite der RLT-Geräte. Im Mittel ergab sich für die Zuluftseite ein Ventilatorwirkungsgrad von 69,2 % und auf der Abluftseite erwartungs­gemäß ein fast identischer Wirkungsgrad von 69,3 %, weil in beiden Fällen die gleiche Technik verwendet wird.

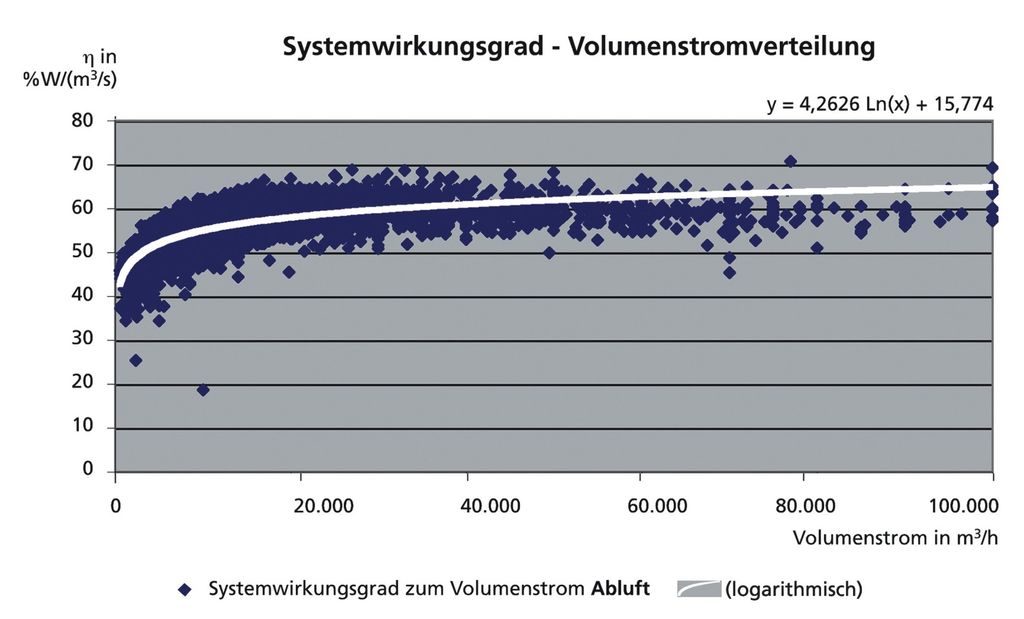

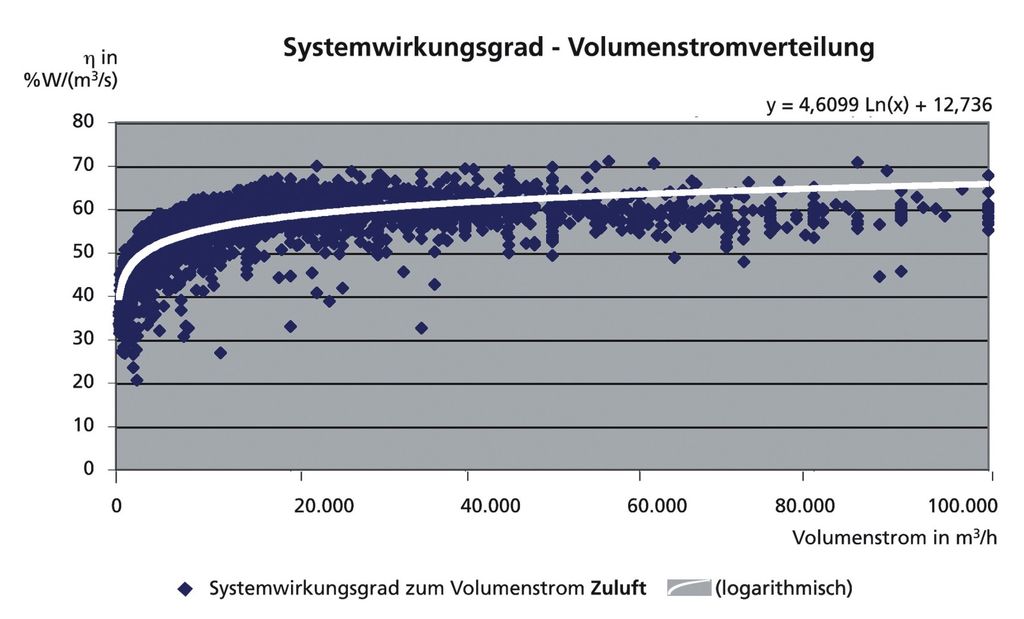

In Bild 8 und Bild 9 sind die Systemwirkungsgrade dargestellt, die sich aus den weiteren ­Wirkungsgraden (Motor, Antriebe und Drehzahlregelung) im Zusammenhang mit dem Ventilatorwirkungsgrad ergeben. Bei den Systemwirkungsgraden zeigte sich ein differenziertes Bild, da die Motoren aufgrund der höheren erforderlichen Leistung in der Zuluft im Durchschnitt größer als in der Abluft sind und damit bessere Motor- und Antriebswirkungsgrade zu erwarten waren.

So ergab sich auf der Zuluftseite bei einer mittleren Wellenleistung von 6,18 kW ein mittlerer Systemwirkungsgrad von 54,5 %. Auf der Abluftseite lag der mittlere Systemwirkungsgrad bei ­einer mittleren Wellenleistung von 4,84 kW bei 53,8 %.

Die aufgenommene Motorleistung lag dabei im Mittel bei 7,30 kW (Zuluft) zu 5,77 kW (Abluft). Hieraus errechnet sich ein mittlerer MotorAntriebswirkungsgrad von 84,7 % (Zuluft) zu 83,8 % (Abluft). Die Werte sind so hoch, weil sich in den letzten Jahren direktgetriebene Ventilatorsysteme durchgesetzt haben und damit die ­Antriebsverluste entfallen.

Spezifische Leistungsaufnahme

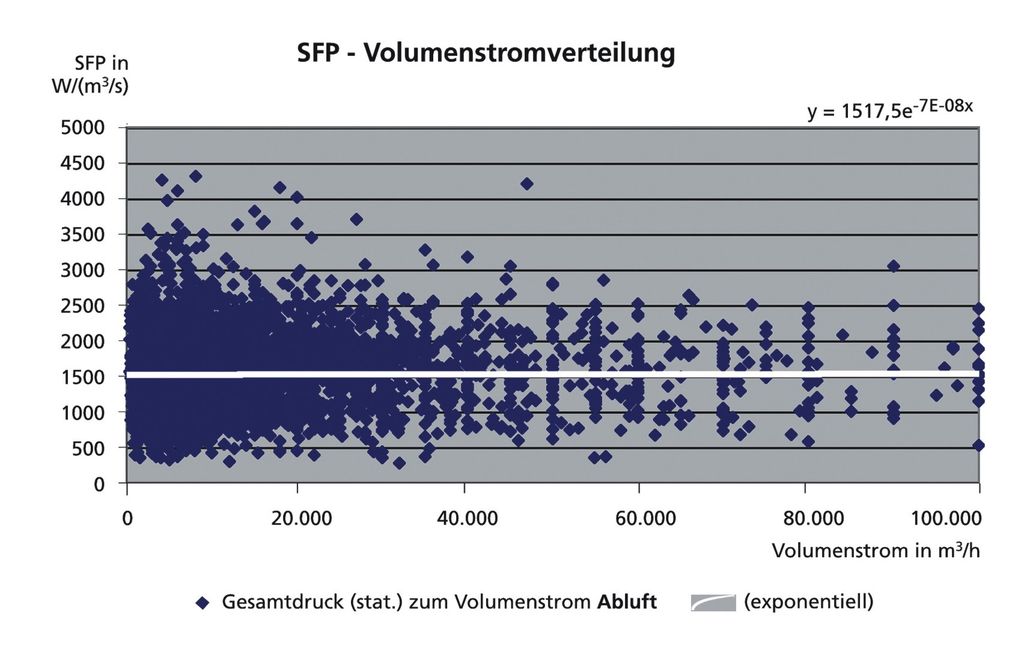

Aus den Wirkungsgraden des Antriebssystems, dem Volumenstrom und dem Gesamtdruck setzt sich die spezifische Leistungsaufnahme (Specific Fan Power) zusammen. In Bild 10 und Bild 11 erkennt man sehr deutlich die starke Streuung der SFP-Werte analog zur Streuung der Gesamtdrücke.

Im Mittel lagen die SFP-Werte auf der Zuluftseite bei 1916 W/(m3/s) und auf der Abluftseite bei 1571 W/(m3/s). Unter Berücksichtigung des Anteils kombinierter Zu- und Abluftgeräte (80,9 %) hat demnach ein RLT-Gerät im Mittel einen SFP-Wert von 2505 W/(m3/s) für beide Ventilatoren. Im gewichteten Mittel beträgt der mittlere SFP-Wert pro Ventilatoreinheit 1764 W/(m3/s).

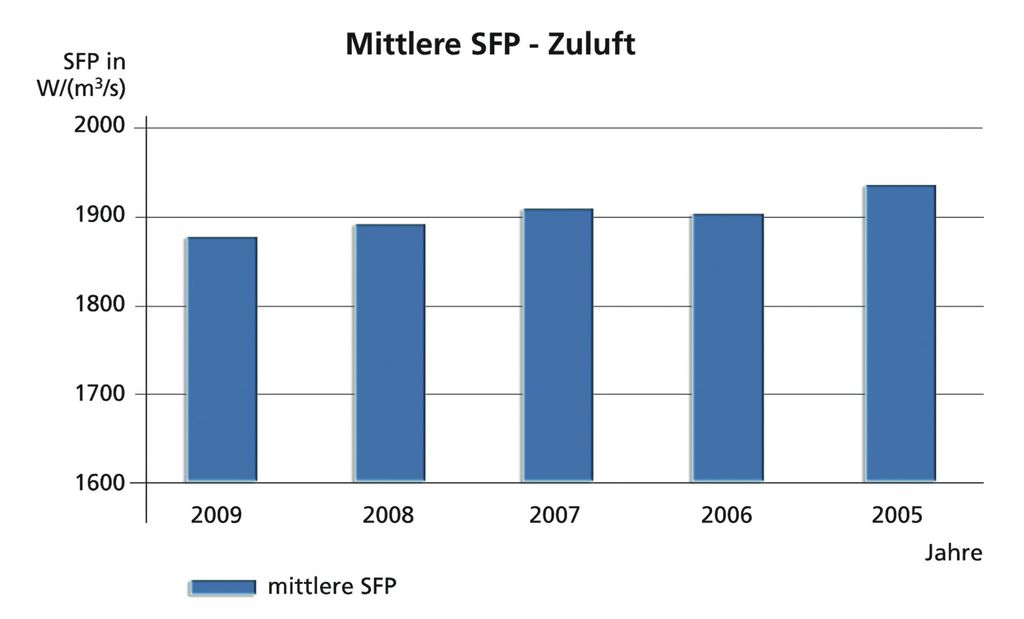

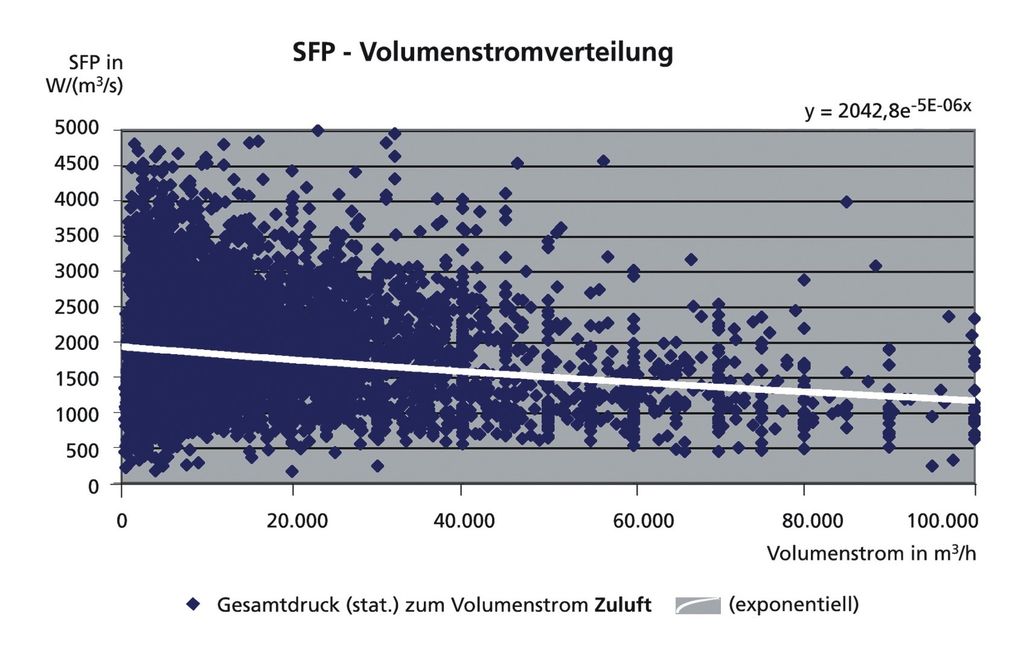

Während der letzten fünf Jahre ergab sich folgende Entwicklung: Auf der Zuluftseite haben sich im Mittel die SFP-Werte von 1931 W/(m3/s) in 2005 auf 1870 W/(m3/s) in 2009 um 3,2 % reduziert (Bild 12).

Bei diesem Ergebnis ist auffällig, dass die SFP-Werte in der Zuluft proportional zum Volumenstrom von rund 2000 W/(m3/s) auf etwa 1200 W/(m3/s) sinken. Im Gegensatz dazu ist der mittlere SFP-Wert als Funktion des Volumenstroms in der Abluft konstant.

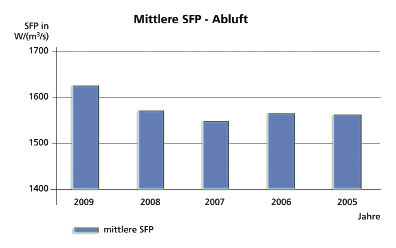

In der Abluft ist der SFP-Wert im Mittel von 1562 W/(m3/s) in 2005 auf 1625 W/(m3/s) in 2009 um 4 % gestiegen (Bild 13). Dies ist auf die ­Er­höhung der durchschnittlichen Temperatur­übertragungsgrade der Wärmerückgewinnungseinrichtungen im gleichen Auswertungszeitraum zurückzuführen, welche in der Abluft einen höheren Apparateaufwand (größere WRG-Einrich­tungen, aufwendigere Filtertechnik, indirekte ­Verdunstungstechnik etc.) erfordern. Auf der ­Zuluftseite wird dagegen durch die Reduktion des Apparateaufwands für die Übertragung von Primärenergie der notwendige WRG-Aufwand substituiert.

Wärmerückgewinnung

Wärmerückgewinnungssysteme werden seit Jahren zur effizienten Reduktion des benötigten thermischen Primärenergiebedarfs in raumlufttechnischen Geräten und Anlagen eingesetzt. Diese Effizienzmaßnahme gehört spätestens seit Inkrafttreten der EnEV 2009 am 1. Oktober 2009 definitiv zum Stand der Technik: In § 15 EnEV ­werden für sämtliche raumlufttechnischen Anlagen ab einem Volumenstrom von 4000 m3/h Wärmerückgewinnungseinrichtungen entsprechend der Klasse H3 nach DIN EN 13053 [5] zwingend gefordert. Aber nicht nur aus diesem Grund, sondern auch wegen steigender Energiepreise wird die Wärmerückgewinnung (WRG) künftig noch stärker eingesetzt werden.

Im Rahmen der Studie wurde auch der Einsatz von Wärmerückgewinnungseinrichtungen in den untersuchten RLT-Geräten analysiert. Dabei ergab sich eine Nutzung der WRG von 52,0 % der WRG-tauglichen RLT-Geräte, die sowohl Zuluft als auch Abluft fördern. Es wurde also nur etwa jedes zweite Gerät mit WRG ausgestattet, das mit WRG ausgestattet werden könnte. Der durchschnittliche Temperaturübertragungsgrad lag allerdings bei 62,4 % und damit unerwartet hoch. Die Verteilung und Streuung der Über­tragungsgrade zeigt Bild 14.

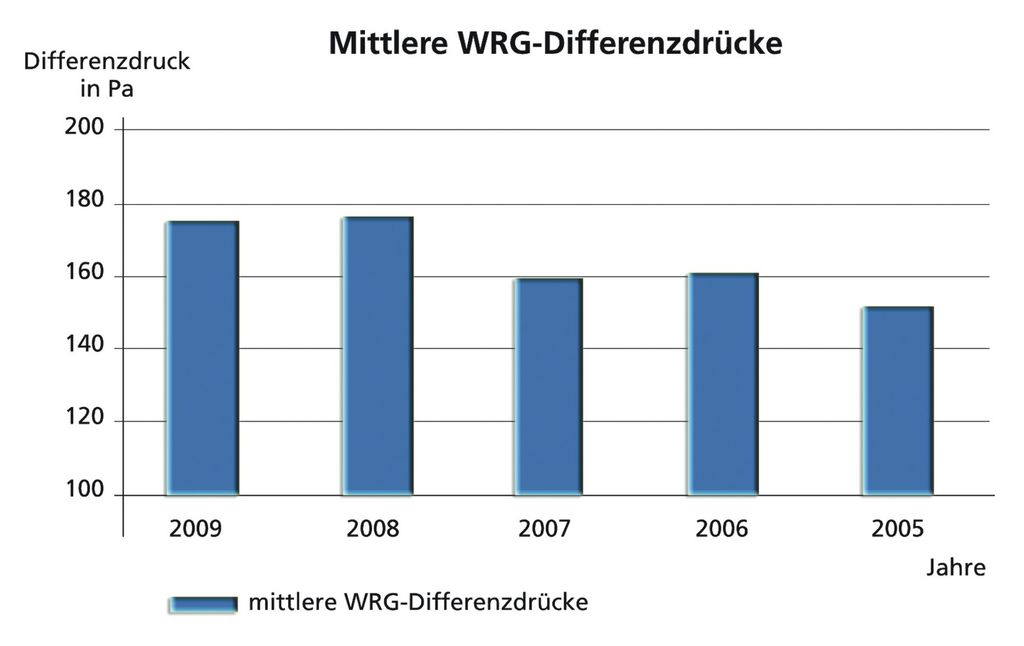

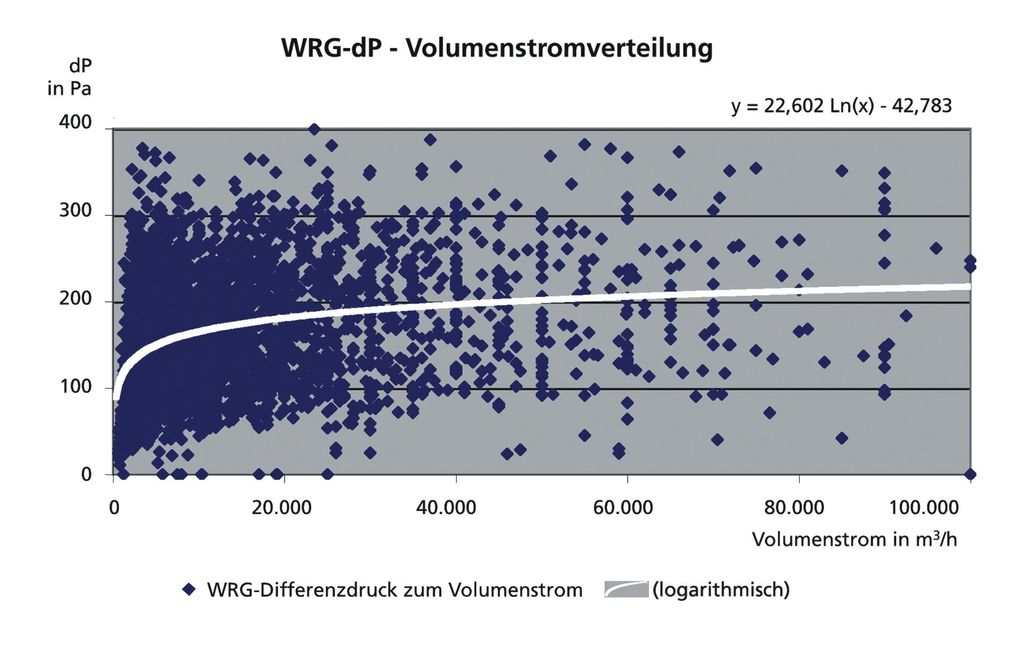

Des Weiteren wurde der Differenzdruck der eingesetzten WRG-Einrichtungen untersucht. Dabei lag der mittlere Differenzdruck der WRG in der Zuluft bei 168 Pa und in der Abluft bei 177 Pa (Bild 15).

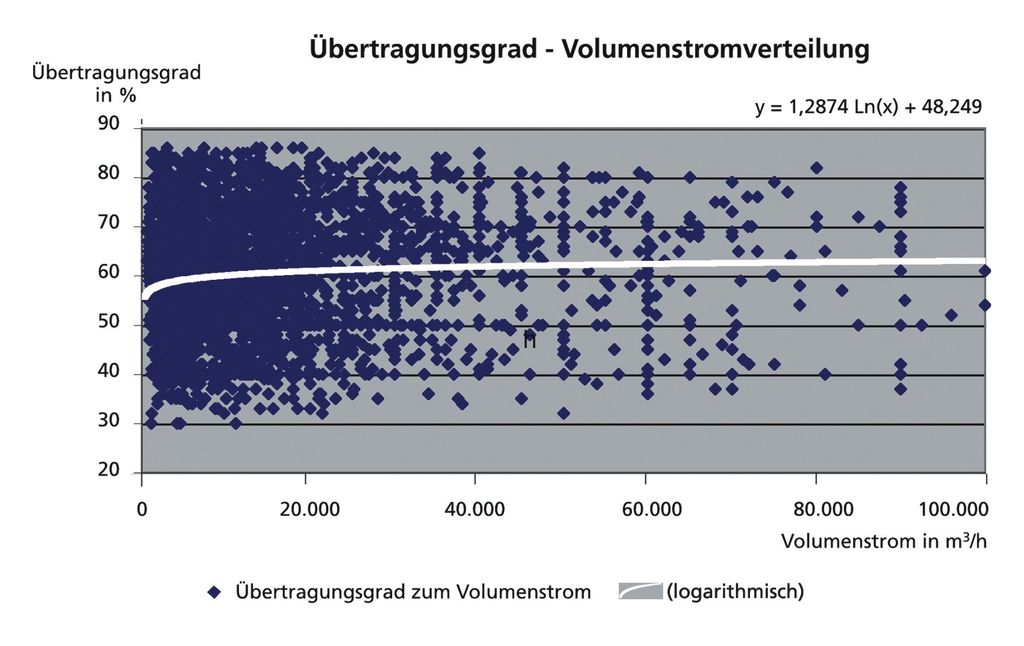

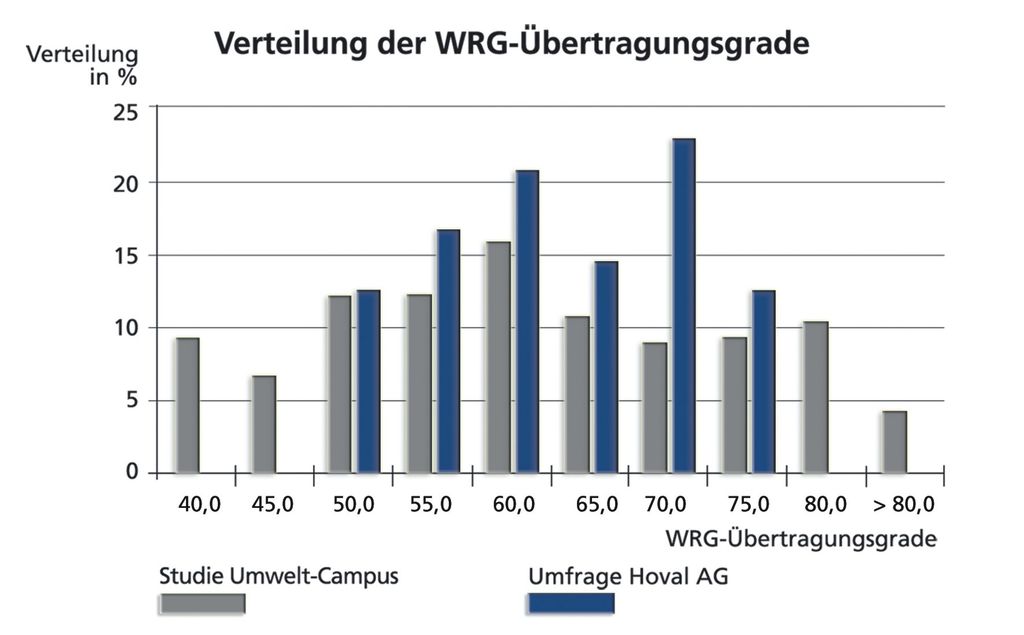

Man erkennt auch an der statistischen Ver­teilung der Übertragungsgrade die große Streuung der Werte (Bild 16). Allerdings stimmen die Er­gebnisse sehr gut mit einer aktuellen Befragung eines Herstellers von WRG-Systemen [6] überein. Der mittlere WRG-Übertragungsgrad lag in dieser Befragung bei 62,8 % gegenüber den 62,4 % der vorliegenden Studie. Der wesentliche Unterschied lag in der Streuung der Übertragungsgrade, was allerdings mit der Fragestellung der Umfrage zu erklären ist. Die gute Über­einstimmung der beiden Analysen bezieht den Differenzdruck der WRG-Systeme ebenfalls ein, der in der Umfrage im Mittel bei 192 Pa lag.

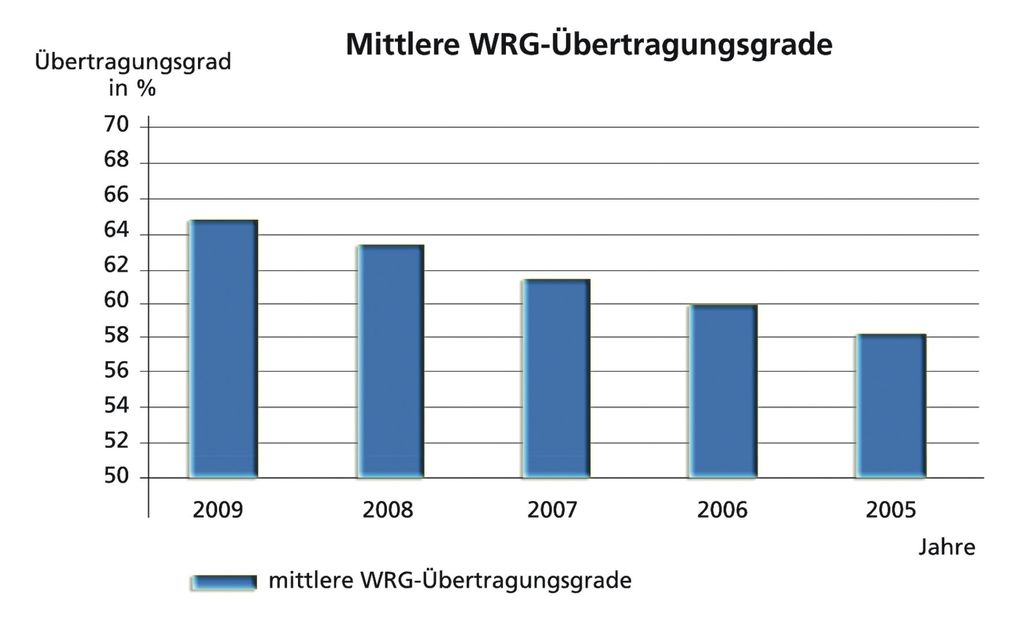

Die immer wichtigere Rolle der Wärmerückgewinnung kann auch dadurch dokumentiert werden, dass man die geforderten Übertragungsgrade im Jahresvergleich darstellt. Danach hat sich von 2005 bis heute der mittlere Übertragungsgrad von 58,1 % auf 64,8 % deutlich erhöht (Bild 17). Man erkennt an Bild 18 aber auch, dass der Übertragungsgrad mit Differenzdruck der WRG „erkauft“ werden muss. Der durchschnittliche Differenzdruck der WRG stieg allerdings von 2005 moderat von 152 Pa auf 175 Pa in 2009.

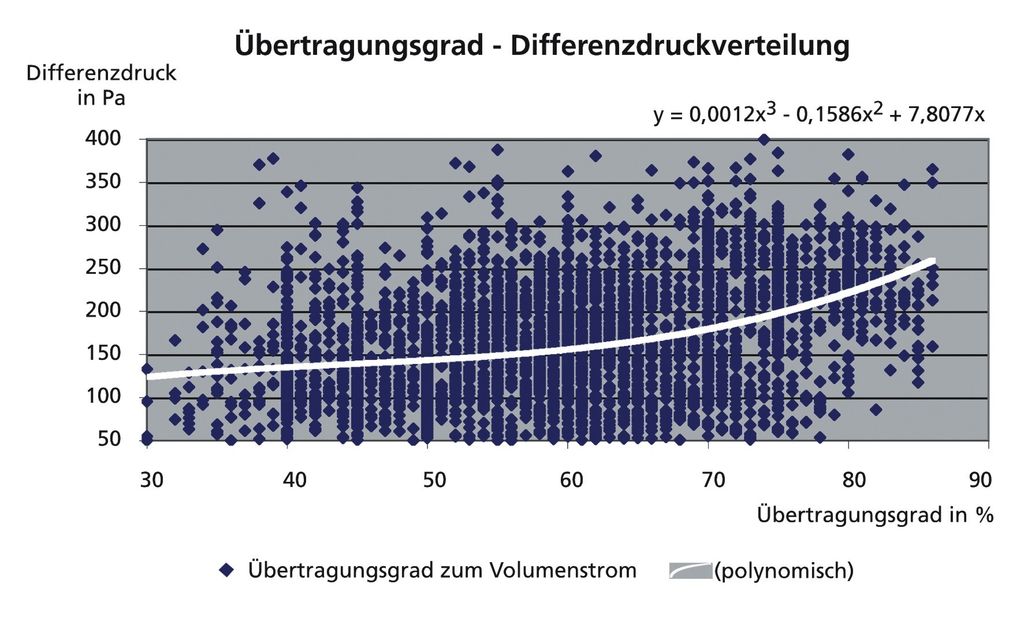

Der Zusammenhang von steigendem Differenzdruck und steigendem Übertragungsgrad kann auch statistisch aufgezeigt werden (Bild 19). Man erkennt aber auch anhand der großen Streuung, dass durch die Wahl des Strömungsquerschnittes niedrige Widerstände bei hohen Übertragungs­graden möglich sind.

Normative Anforderungen

Elektroenergiebedarf

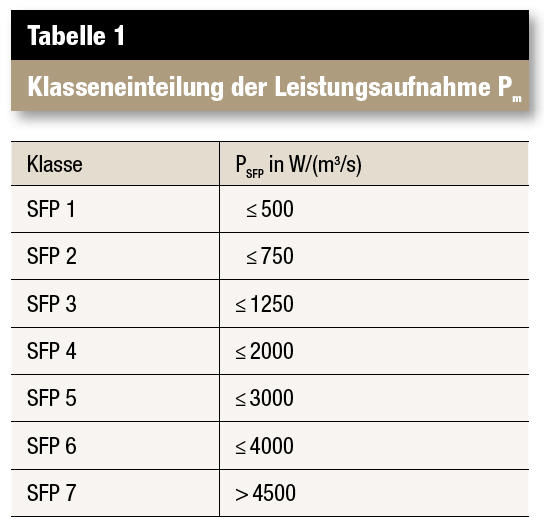

Die aufgenommene Leistung der gesamten RLT-Anlage wird durch die SFP-Klassen der EN 13779 definiert. Die spezifische Ventilatorleistung (Specific Fan Power) beschreibt die Leistungsaufnahme, die notwendig ist, um einen Volumenstrom von 1 m3/s zu fördern. Sie stellt somit die Leistungsaufnahme (Pm) bezogen auf den Volumenstrom (qV) dar. Die heute gültigen Klassen sind aus Tabelle 1 zu ersehen.

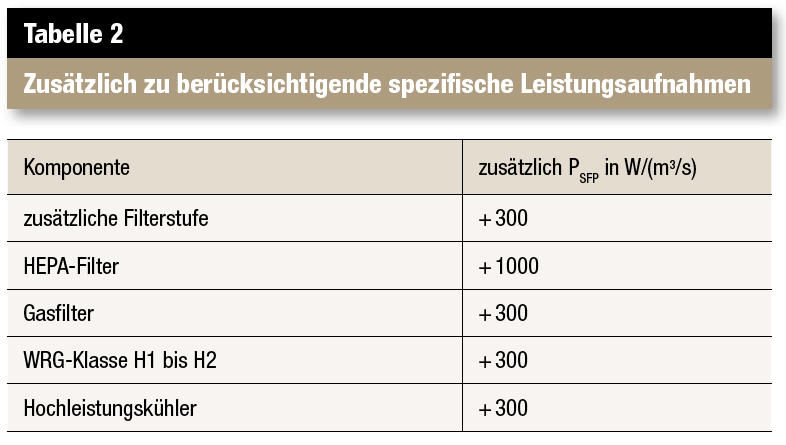

Nimmt man z.B. die durch die EnEV 2009 geforderte SFP-Klasse SFP 4, darf in der RLT-Anlage eine maximale Leistungsaufnahme von 2000 W/(m3/s) nicht überschritten werden. Für untypische Komponenten wie Schwebstofffilter, Gasfilter usw. wurden Zuschläge definiert, die in Ansatz gebracht werden können (Tabelle 2).

Auch für besonders effiziente WRG-Systeme gilt diese Zuschlagsregelung, um gute WRG-Systeme nicht durch eine unpassende Klassenfest­legung zu benachteiligen. Mit dieser Zuschlags­regelung wird eine bedarfsgerechte Einteilung der Anlagen ermöglicht. Hat beispielsweise eine RLT-Anlage eine HEPA-Filterstufe und eine besonders effiziente WRG mit der Klasse H1 nach EN 13053, wird die Anlage im Gegensatz zur „normalen“ ­Anlage nicht mit 2000 W/(m3/s) als Grenzwert ­bewertet, sondern mit 3300 W/(m3/s). Diese Zuschlagsregelung wurde auch in der EnEV 2009 berücksichtigt.

Man erkennt, dass heute die Klasse SFP 4 im Mittel den Stand der Technik gut repräsentiert, dass aber durch die Streubreite der SFP-Werte sämtliche Klassen erfasst und in der Praxis in ihrer Breite auch benötigt werden. In DIN EN 13053 werden dazu noch weitere zusätzliche Festlegungen getroffen werden, welche sich auf die aufgenommene Leistung des Ventilator-Antriebssystems und die maximalen Durchgangsgeschwindigkeiten beziehen [7].

Wärmerückgewinnung

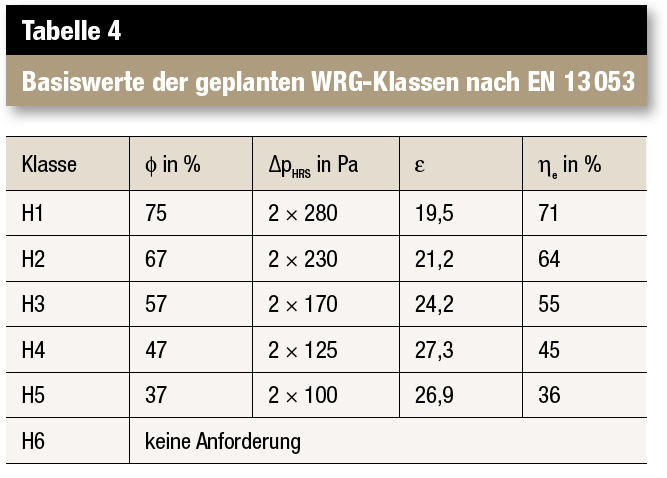

Die geplanten Ergänzungen zur DIN EN 13053 [8] berücksichtigen die Anforderungen an die WRG und berechnen sich aus den Leistungsdaten der EN 308. Damit liegen als Eckparameter die Außenlufttemperatur mit +5 °C und die Ablufttemperatur mit + 25°C als Bezugstemperaturen fest. Die kombinierten Kennzahlen gelten allerdings nur für diesen Betriebszustand und dürfen nicht direkt auf andere Betriebszustände übertragen werden. Sie sind dann für andere Temperaturen aus den originären Kennzahlen (Rückwärmezahl ) und (Leistungszahl (COP) ε) neu zu berechnen.

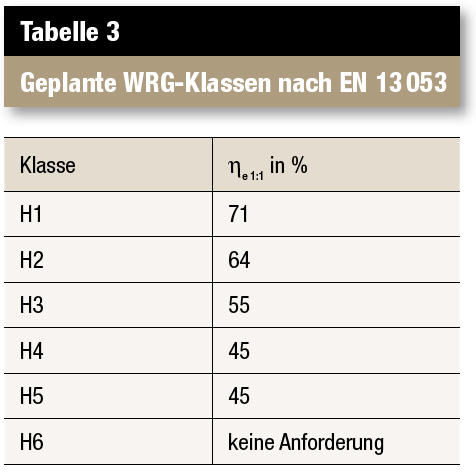

Tabelle 3 definiert die neuen WRG-Klassen in Abhängigkeit des energetischen Wirkungs­grades nach DIN EN 13053 bei aus­geglichenen Massenströmen von 1:1, also

. Diese Fest­legung entspricht auch üblichen Betriebs­bedingungen.

Damit liegen heute die mittleren Übertragungsgrade in der geplanten Klasse H3 und fast in der Klasse H2. Aber auch hier werden durch die Streuung der Werte nahezu sämtliche Klassen erfasst. Allerdings zeigt die Studie eindeutig einen Trend zu Systemen mit hohem Übertragungsgrad. Tabelle 3 berücksichtigt die in Tabelle 4 dokumentierten Basiswerte.

Zusammenfassung

Die Analyse des Elektroenergiebedarfs von raumlufttechnischen Anlagen und Geräten darf sich nicht auf die Bewertung der Ventilator­antriebseinheit beschränken. Denn neben der Güte des Antriebsystems, beschrieben durch den Systemwirkungsgrad, spielt auch die Dimensionierung des Gesamtsystems im Hinblick auf einen niedrigen Druckabfall eine entscheidende Rolle.

Aus den Ergebnissen der Studie wird ersichtlich, dass die Streubreite der Auslegungen, insbesondere der zu überwindenden Drücke beträchtlich ist. Aber im Mittel der Auslegungen wird auch heute schon der Trend zu energieeffizienten Antrieben deutlich.

Im Vergleich der letzten Jahre wird aber auch erkennbar, dass die Antriebstechnik weit fortgeschritten ist und dass wesentliche Steigerungen der Effizienz und damit des Systems­wirkungsgrades hier nicht mehr zu erwarten sind. Zielrichtung der Entwicklung muss die ­Reduktion der beiden Druckanteile (interne und externe Drücke) sein.

Im Gegensatz hierzu ist ein Trend zu hoch­effizienten Wärmerückgewinnungseinrichtungen sehr deutlich festzustellen. Dieser Trend wird sich auch im Hinblick auf die Einführung der gesetzlichen Vorgaben weiter fortsetzen. Denn eine Nutzungsquote der WRG von rund 50 % ist deutlich zu niedrig. Dieses Ergebnis steht ambi­valent zu den ­Ergebnissen der durchschnittlich ausgelegten Übertragungsgrade von heute rund 65 %.

Anreizprogramme können zu einer weiteren Steigerung der mittleren Übertragungsgrade ­führen, daneben muss der generelle Einsatz der ­Wärmerückgewinnung forciert werden. Hier wird die EnEV 2009 einen deutlichen Effekt im Markt erzeugen. Mit den beiden Normen DIN EN 13053 und DIN EN 13779 stehen nun auch die geeig­neten Werkzeuge zur Beurteilung der Energie­effizienz von RLT-Anlagen zur Ver­fügung.

Literatur

[1] Studie zum Einsatz und Potenzial der WRG in RLT-Geräten, Umwelt-Campus Birkenfeld und Herstellerverband Raum­lufttechnische Geräte e.V., 2009

[2] EnEV 2009: Verordnung über energiesparenden Wärmeschutz und energiesparende Anlagentechnik bei Gebäuden (Energieeinspar­verordnung – EnEV). Änderungs­verordnung vom 29. April 2009, BGBl.I S. 954

[3] DIN EN 13779: Lüftung von Nichtwohn­gebäuden – All­gemeine Grundlagen und Anforderungen für Lüftungs- und Klima­anlagen und Raumkühlsysteme. Berlin: Beuth Verlag, September 2007

[4] Studie zur Energieeffizienz von RLT-Geräten, Umwelt-Campus Birkenfeld, 2009

[5] DIN EN 13053 Lüftung von Gebäuden – Zentrale raum­lufttechnische Geräte – Leistungskenndaten für Geräte, Komponenten und Baueinheiten. Berlin: Beuth Verlag, ­September 2007

[6] Umfrage zur Effizienz von WRG-Systemen (Umfang 80 RLT-Gerätehersteller). Hovalwerk AG, 2009

[7] Kaup, Christoph: Elektroenergiebedarf von raumlufttechnischen Geräten und deren Potenziale zur Energieeinsparung. Düsseldorf: Springer VDI Verlag, HLH 11-2009

[8] Amendment zur EN 13053 Lüftung von Gebäuden – Zentrale raumlufttechnische Geräte; Komponenten und Baueinheiten: CEN / TC 156 Dokument N927, 2009

Christoph Kaup

Dr.-Ing., ist Lehrbeauftragter für Energieeffizienz und Wärme­rückgewinnung am Umwelt-Campus Birkenfeld der FH Trier, ­Vorstandsmitglied und Obmann für Technik des Herstellerverbands Raumlufttechnische Geräte e.V., Geschäfts­führender Gesellschafter der Howatherm Klimatechnik GmbH (https://www.howatherm.de/de/home/) in Brücken und Mitglied in verschiedenen Normungs­gremien, z.B. DIN EN 13779, DIN EN 13053, DIN EN 1886 und in Richtlinienausschüssen, z.B. VDI 6022, VDI 3803 und VDI 2071.
