Guter Schallschutz in der Praxis

Kompakt informieren

• Die gesetzlichen Schallschutzanforderungen für die Ausführung bodenebener Duschplätze können nicht aus den Regelaufbauten von DIN 4109 abgeleitet werden. Erst über umfassende Systemprüfungen lassen sich sehr niedrige Schallpegel gewährleisten.
• Nach der aktuellen Rechtsprechung liegt der geschuldete Schallschutz über den Mindestanforderungen des Baurechts und hängt vom Qualitätsstandard des Gebäudes ab.
• Können bodenebene Duschplätze als zusätzliche Fläche im Bad genutzt werden, sind neben den ­Geräuschpegeln aus der Wasserinstallation auch Trittschallgeräusche zu berücksichtigen.

Neue Trends im Baubereich bedeuten oftmals, dass Fragen zu einem fachgerechten Einbau neu beantwortet werden müssen. Seit mehreren Jahren entwickelt sich die bodenebene Dusche zum Mittelpunkt im modernen Bad und wird in der Renovierung und Neubau inzwischen oft eingebaut. Dabei wird der bodenebene Duschplatz immer häufiger durch die Installation eines industriell vorgefertigten Duschelements realisiert.

Ein bedeutendes Kriterium ist hierbei die Einhaltung der Anforderungen an den Schallschutz, was aus den Regelaufbauten der DIN 4109¹⁾ aber nicht einfach abgeleitet werden kann. Qualitätsorientierte Hersteller von bodenebenen Duschplatzlösungen haben jedoch durch umfassende Systemprüfungen bei renommierten Instituten sichere Lösungen entwickelt. Diese technisch ausgereiften Systemkombinationen ermöglichen sehr niedrige Schallpegel, die teils noch unter den erhöhten Anforderungen der DIN 4109 liegen. Schallschutz ist nicht nur eine gesetzlich zu erfüllende Anforderung, sondern auch ein Komfortgewinn bei der Nutzung des Gebäudes.

Geräusche aus der Wasserinstallation

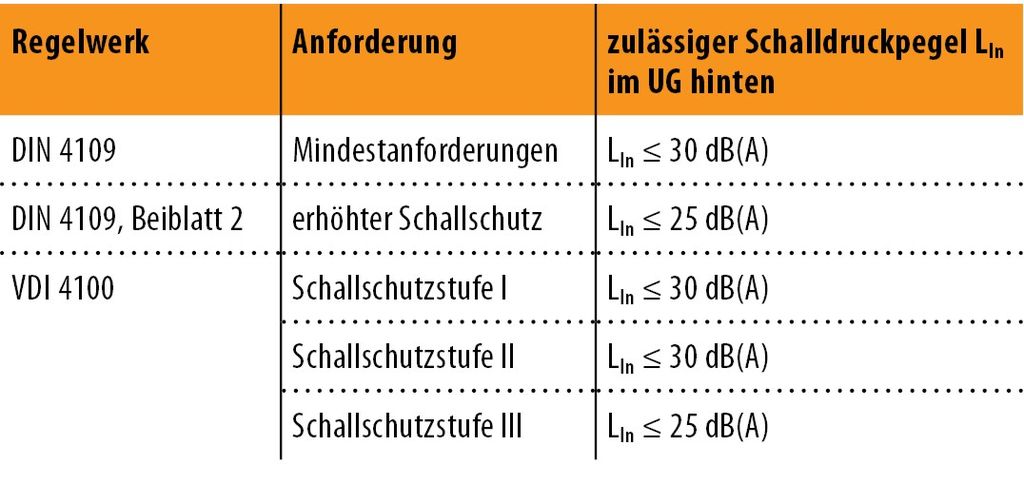

Beim Baden und Duschen wird durch das Aufprallen des Wassers, z.B. aus Brause- und Füll­armaturen, Körper- und Luftschall erzeugt. Werden Bade- oder Duschplatz nicht fachgerecht körperschallentkoppelt montiert, wird besonders der entstehende Körperschall über den Boden und die angrenzenden Wände in andere Räume des Gebäudes weitergeleitet. Dies kann zu einer erheblichen Ruhestörung im fremden Wohnbereich, insbesondere in den schutzbedürftigen Räumen wie Wohn- und Schlafräumen führen. Aus DIN 4109 und VDI 4100²⁾ ergeben sich für die Mindestanforderungen und den erhöhten Schallschutz maximal zulässige Schalldruckpegel Abb. 2 für den diagonal unter dem Bad liegenden schutzbedürftigen Raum „UG hinten“ Abb. 3.

Während das Baurecht Mindestanforde­rungen des Schallschutzes definiert, deren ­Erfüllung die Bewohner lediglich vor „unzu­mutbaren Belästigungen“ durch Schallübertragungen schützen soll, fordert die aktuelle Rechtsprechung (siehe BGH-Urteile AZ VII ZR 45/06 sowie VII ZR 54/07, TGAdirektlinks über Webcode 364355) zum geschuldeten Schallschutz grundsätzlich einen über diese Mindestanforderung hinausgehenden, höheren Schallschutz.

Der geschuldete Schallschutz hängt danach vom Qualitätsstandard des Gebäudes ab. Wird ein üblicher Qualitäts- und Komfortstandard geschuldet, muss sich das einzuhaltende Schalldämm-Maß an dieser Vereinbarung orien­tieren. Man kann inzwischen davon ausgehen, dass vor Gericht nur der erhöhte Schallschutz dem üblichen Komfortstandard entspricht und die Einhaltung der gesetzlichen Mindestanforderungen bei einer juristischen Auseinandersetzung unter Umständen nicht mehr ausreichen.

Erhöhte Schallschutzanforderungen

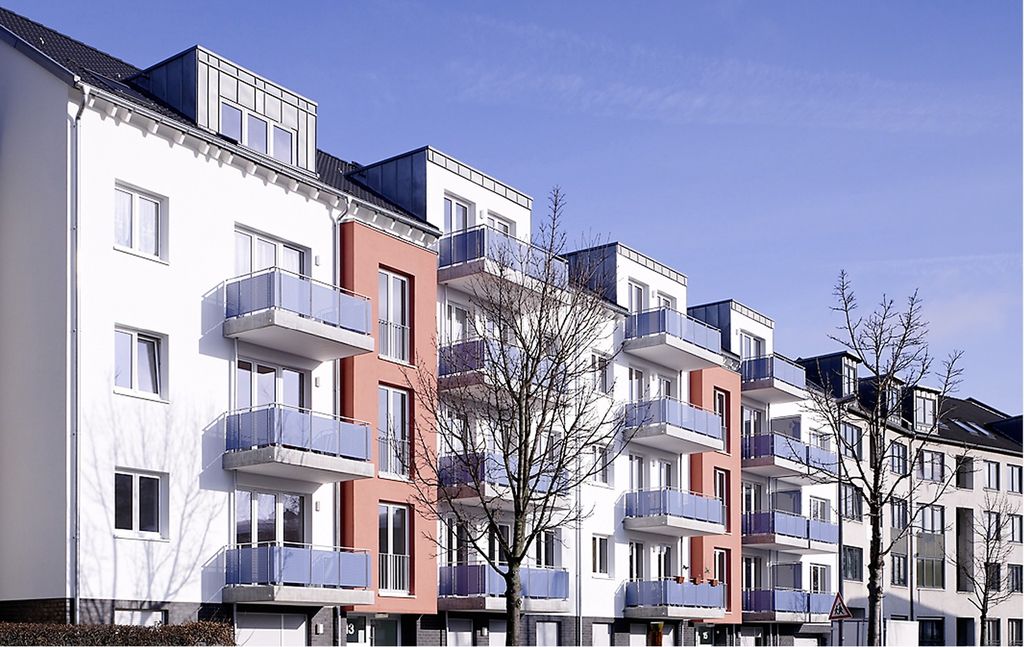

Auch bei einem Ende 2011 neu errichteten Mehrfamilienhaus in Köln Abb. 1 waren die Anforderungen an den Schallschutz hoch. Hier wurde vom Bauträger, der Bauwens Unternehmensgruppe aus Köln, ein Schallschutz eingeplant, der die erhöhten Anforderungen der DIN 4109 Beiblatt 2 sicher erfüllt. Das Gebäude, das mit Sozialwohnungen ausgestattet wurde, sollte in allen Bädern barrierefreie bzw. bodenebene Duschplätze aufweisen. Diese mussten über eine Fläche von 120 × 120 cm verfügen.

Da die Produkte von poresta systems (bis Juli 2012 illbruck Sanitärtechnik Webcode 359102) bei zahlreichen bauakustischen Prüfungen einen sehr guten Schallschutz nachweisen konnten, entschied sich die Bauwens Unternehmensgruppe wieder für die bodenebenen Duschsysteme des Unternehmens. Die Wahl fiel auf das Duschelement Poresta BF KMK Abb. 4.

Das Duschelement aus Poresta-Hartschaum wird werkseitig mit einer Kunststoff-Mörtelkombination (KMK) wasserdicht beschichtet und kann bei mäßiger und hoher Feuchtigkeitsbelastung gemäß ZDB-Merkblatt und dem allgemeinen bauaufsichtlichen Prüfzeugnis eingebaut werden. Es hat ein werkseitig ­integriertes Gefälle und ist in diversen Formen und Abmessungen als Standard oder als Sonderanfertigung verfügbar. Mit ent­sprechendem Zubehör kann das Duschelement an angrenzende Bauteile sicher angedichtet werden.

Darüber hinaus entschied man sich für ein Schallschutzzubehör: Die Kombination des Duschsystems mit dem Poresta Schallschutzset Grundset 2 Abb. 4 wies in den Prüfungen einen sehr geringen Schallpegel auf und ist so für den Mehrfamilienhausbau besonders gut geeignet.

Labor- versus Baustellenmessung

Die erreichbaren Schallpegel der Poresta bodenebenen Duschsysteme bei Verwendung von entsprechendem Zubehör wurden in mehreren Versuchsreihen am Fraunhofer Institut für Bauphysik gemessen. Von Beginn an wurden die schalltechnischen Untersuchungen im Labor so praxisnah wie möglich durchgeführt. So wurde der Aufbau komplett mit ­angrenzendem schwimmendem Estrich und Andichtung an die angrenzenden Bauteile ­gemessen, denn ein verwertbarer, aussagekräftiger Praxisbezug der Schallmessungen steht bei poresta systems klar im Vordergrund. Messungen unter nicht praxisnahen Bedingungen, beispielsweise ohne eine Ankopplung der ­angrenzenden Bauteile, können die Übertragbarkeit der Messwerte auf „reale“ Baustellen­bedingungen infrage stellen.

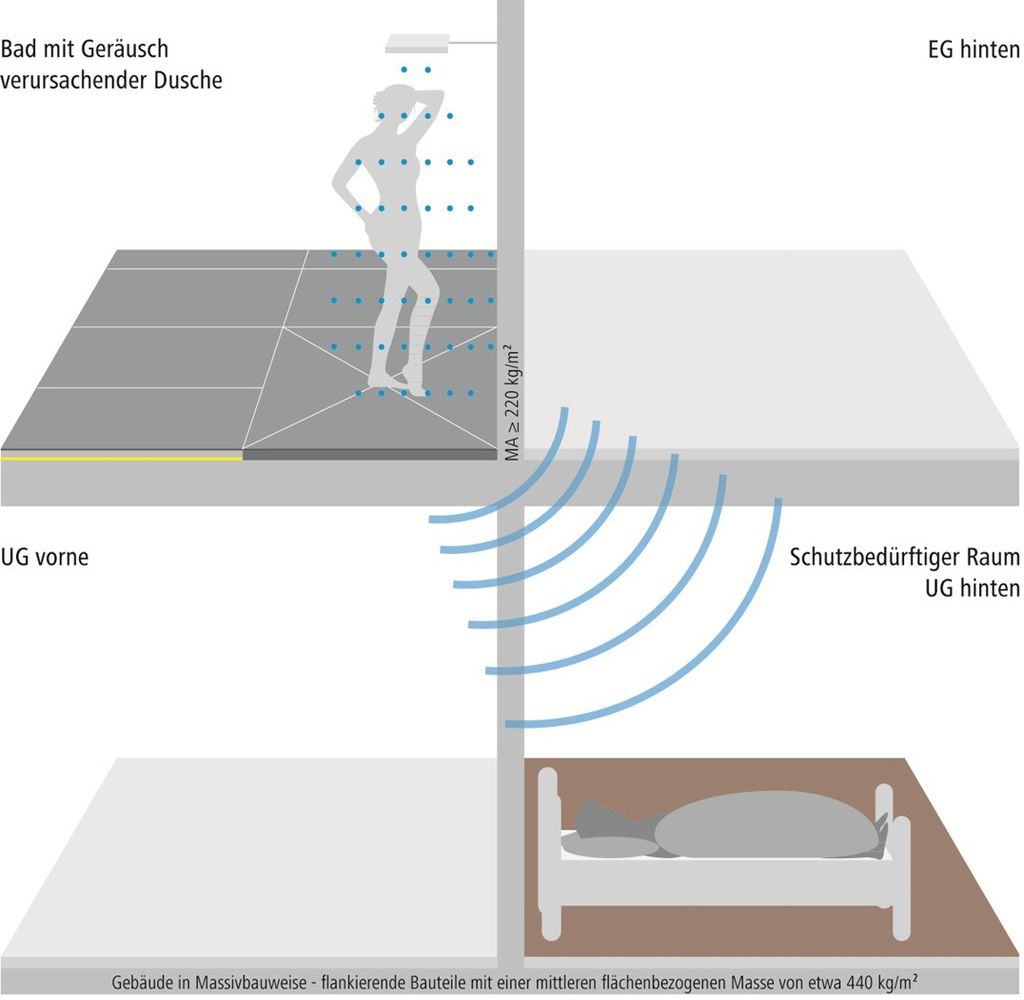

Für das Duschelement Poresta BF KMK in Kombination mit dem Poresta Schallschutzset Grundset 2 wurden bei der Labormessung für „UG hinten“ 14 dB(A), „UG vorne“ 18 dB(A) und „EG hinten“ 22 dB(A) ermittelt (Raumauf­teilung wie in Abb. 3). Diese Schallpegel sind so niedrig, dass sie kaum noch hörbar sind. Die praxisnahe Durchführung der Prüfung und die geringen Schallpegel bedeuten eine sehr hohe Planungs- und Ausführungssicherheit, da auf der Baustelle immer Abweichungen durch besondere bauliche Gegebenheiten auftreten können.

Zudem werden in vorliegenden Prüfbe­richten für das beschriebene System auch die Werte in den Räumen angegeben, die ­eigentlich nicht unter die Anforderungen von DIN 4109 fallen. Da bauakustisch zu bevorzugende Regelgeschosse („Bäder liegen übereinander“, „schutzbedürftiger Raum“) jedoch nicht immer zur Ausführung kommen, wurden bei den Messungen grundsätzlich auch die Schallpegel neben und direkt unter dem fremden Badezimmer ermittelt. So kann eventuell erforderliche, zusätzliche planerische ­Freiheit gewährt werden, was auch für die ­Bauwens Unternehmensgruppe ein wichtiges Entscheidungskriterium war.

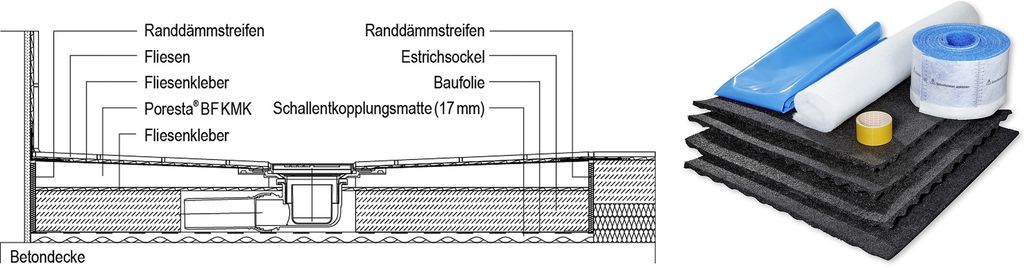

Die beschriebene Praxisnähe bei Aufbau und Messung im Labor sollte nun auch auf der Baustelle dokumentiert werden. Bei der Bauwens Unternehmensgruppe entschied man sich daher dafür, eine Messung am fertigen Objekt durchzuführen. Die bauakustische Untersuchung wurde von Tohr Bauphysik, Bergisch Gladbach, durchgeführt. Der Systemaufbau des bodenebenen Duschsystems ist wie folgt (von oben):

• 12 mm Fliese mit Fliesenkleber
• 35 mm bodenebenes Duschsystem Poresta BF KMK 1200 × 1200 mm
• 5 mm Fliesenkleber
• 63 mm Estrichsockel
• Poresta Baufolie
• 17 mm Poresta Schallentkopplungsmatte
• umlaufend Poresta Randdämmstreifen
• 200 mm Stahlbetondecke als Geschossdecke (460 kg/m²)

Die massiven, angrenzenden Bauteile weisen eine flächenbezogene Masse von mehr als 220 kg/m² auf. Die Wohnungstrennwand besteht aus einer 240 mm Kalksandstein-Wand mit Steinen der Rohdichtheitsklasse RDK 2,0 kg/dm³ (456 kg/m²). Die angrenzenden Wände bestehen aus einer 175 mm KS-Wand mit Steinen der RDK 1,8 kg/dm³ (301 kg/m²).

Zunächst erfolgte die Ermittlung des Grundgeräuschs im Empfangsraum ohne Installationsgeräuschanregung. Dieser Schallpegel ohne zusätzliche Anregung lag bei 26 dB(A). Dies entspricht in etwa dem Geräuschpegel in einem ruhigen Schlafzimmer bei Nacht.

Danach wurde die Messung durchgeführt. Die Anregung erfolgte mit einer Duschbrause – eingestellt auf das größte Anregungspotenzial – den Massagestrahl. Es wurde der Schall­pegel im diagonal unter dem Bad liegenden Raum gemessen. Der durch den Handbrausenbetrieb entstehende Schallpegel war so gering, dass er unter dem oben beschriebenen Grundgeräusch lag, welches ja bereits sehr ­gering war.

Trittschallschutz

Da sich bodenebene Duschsysteme stufenlos in das Badezimmer einfügen sollen, können diese als zusätzliche Fläche im Bad genutzt und da­rum auch mit Schuhen begangen werden. Im Pflegebereich oder in Krankenhäusern werden die Duschplätze zudem von Reinigungskräften oder Pflegepersonal betreten. Dadurch entstehen neben den Geräuschpegeln aus der Wasserinstallation auch Trittschallgeräusche, die in angrenzende Räume übertragen werden können. Es ist deswegen sicherzustellen, dass Bewohner vor unzumutbaren Belästigungen durch das Betreten des über ihnen liegenden Duschplatzes geschützt werden. Dazu sind nach DIN 4109 und VDI 4100 Anforderungen an den Trittschall gemäß Abb. 5 einzuhalten.

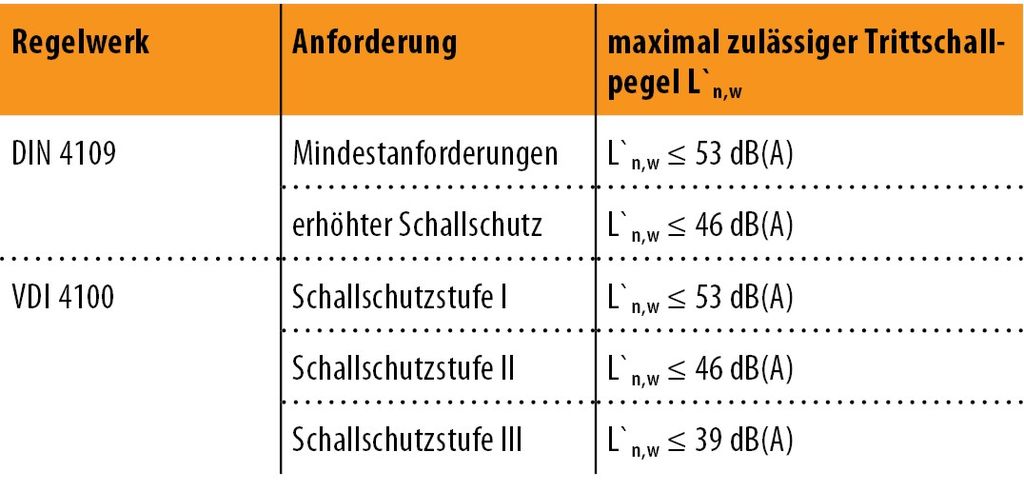

Bei der Kombination von Poresta BF KMK mit dem Poresta Schallschutzset Grundset 2 liegt das Trittschallverbesserungsmaß bei ΔL_w,R = 28 dB. Der erhöhte Trittschallschutz nach DIN 4109 kann beispielsweise mit einem vorhandenen bewerteten Norm-Trittschallpegel L`_n,w = 46 dB wie folgt eingehalten werden:

• Stahlbetondecke 190 mm (ρ = 2300 kg/m³) mit einem äquivalenten, bewerteten Norm-Trittschallpegel der Massivdecke nach DIN 4109 von L`_n,w,eq,R = 72 dB
• Trittschallverbesserungsmaß von ΔL_w,R = –28 dB mit Poresta BF KMK und Poresta Grundset 2 und Estrichsockel
• Vorhaltemaß nach DIN 4109 +2 dB

Integration in den Bauablauf

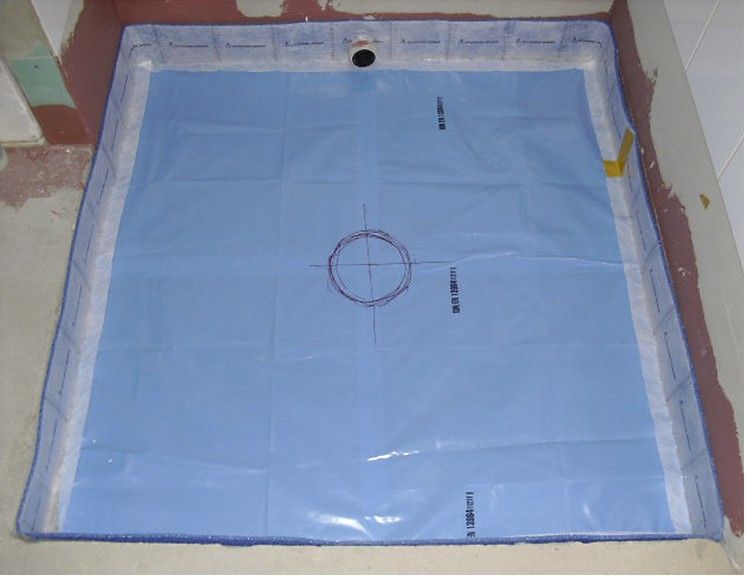

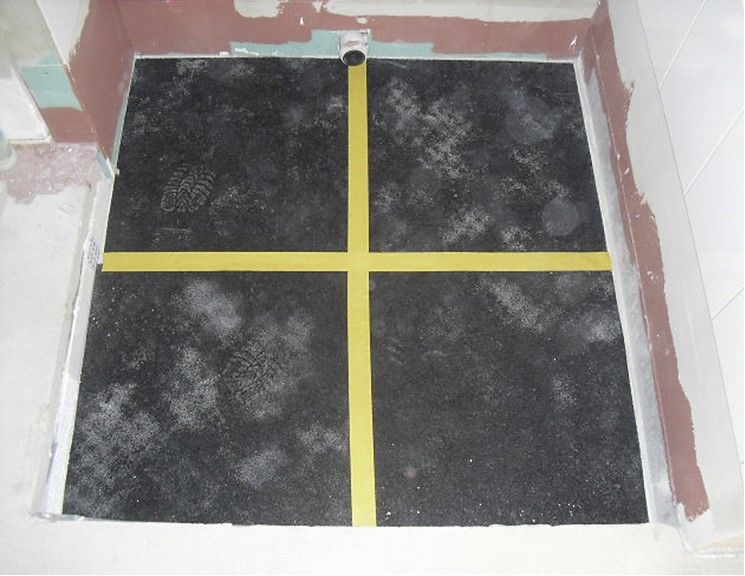

Sowohl der Bauträger als auch das ausführende Unternehmen ME-LE Energietechnik aus Dessau zeigten sich von der einfachen Integration des Schallschutzzubehörs in den Bauablauf überzeugt. Die Montage besteht aus ­wenigen Arbeitsschritten. Zunächst wird im ausgesparten Bereich des Estrichs die Poresta Schallentkopplungsmatte verlegt, dann werden ihre Stöße mit dem beiliegenden doppelseitigen Klebeband verklebt Abb. 6. Darauf wird die Poresta Baufolie verlegt und der beiliegende Randdämmstreifen mit Klebefuß umlaufend aufgestellt. Die Position des Ablauftopfs wird eingezeichnet Abb. 7.

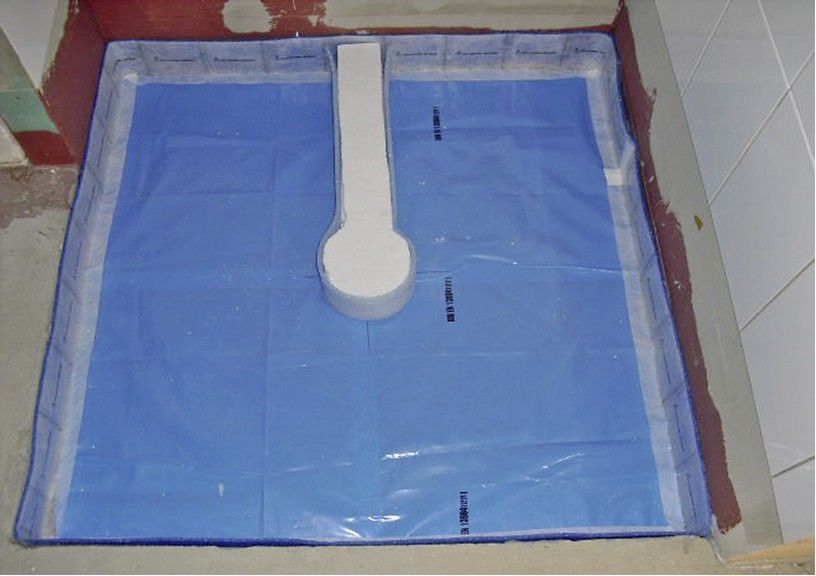

Vor dem Einbringen des Estrichsockels wird der Bereich des Ablaufs und der Ablauf­leitung abgestellt (z.B. mit einem EPS-Zuschnitt) Abb. 8. Nach dem Aushärten des Estrich­sockels wird die Schalung für die Ablaufleitung entfernt Abb. 9 und das Duschsystem kann gemäß Einbauanleitung installiert werden. Für den späteren Nutzer vereint sich der Komfort, der aus dem barrierefreien Duschplatz Abb. 10 entsteht, mit dem Komfort, den ein guter Schallschutz mit sich bringt. •
