Fehlausrichtung mit System vermeiden

03.12.2014 | Veröffentlicht in Ausgabe 12-2014

<p>
</p>

<p>
<span class="GVAbbildungszahl">1</span>

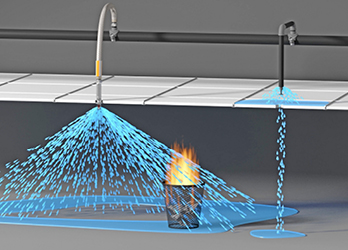

Potenzielle Gefahren bei festen Rohrsystemen in abgehängten Decken (zur Verdeutlichung übertrieben).
</p> - © Bild: Victaulic — © Bild: Victaulic

1 Potenzielle Gefahren bei festen Rohrsystemen in abgehängten Decken (zur Verdeutlichung übertrieben).

Abgehängte Decken neigen dazu, sich mit der Zeit leicht zu senken. In Verbindung mit einem festen Rohrleitungssystem, wie man sie in vielen Brandschutzanlagen noch vorfindet, kann das zu einer Sprinkler-Fehlausrichtung führen. Abhilfe und weitere Vorteile schaffen flexibel angeschlossene, an der Deckenkonstruktion befestigte Sprinkler.

Kompakt informieren

Eine korrekte Sprinklerausrichtung an der Deckenoberfläche ist ein bedeutender Sicherheitsfaktor.
Bei festen Rohrleitungssystemen kann die häufig zu beobachtende Absenkung abgehängter Decken zu einer Sprinkler-Fehlausrichtung und mangelhaftem Brandschutz führen.
Werden bei abgehängten Decken flexible Sprinklersysteme eingesetzt, ist eine korrekte Sprinklerausrichtung dauerhaft gewährleistet. Zusätzlich wird die Installation erheblich vereinfacht.

Sie sind in exklusiven Hotels, in Auditorien, Einkaufszentren und vielen Geschäfts- und Industriegebäuden zu finden: abgehängte Decken. Seit den 1960er-Jahren haben sie sich weltweit verbreitet und erfreuen sich bis heute bei Ingenieuren und Architekten großer Beliebtheit – weil sie kostengünstig und leicht zu installieren sind, wegen ihrer akustischen Eigenschaften und weil sie Technik ästhetisch verbergen. Sie bestehen meistens aus einem über Drahtseile oder Drähte an der (Beton-)Decke abgehängten Gittersystem und Deckenfliesen.

Die Integration eines Brandschutzsystems mit einem festen Rohrleitungssystem in abgehängte Decken ist jedoch problematisch, erklärt Simon Ouellette, Engineering Services Supervisor bei Victaulic: Durch ihre inhärente Flexibilität neigen abgehängte Decken dazu, sich nach der Installation mit der Zeit leicht zu senken. Zudem senken sich abgehängte Decken, wenn Änderungen vorgenommen werden, beispielsweise die Integration zusätzlicher Leuchten.

Eine Senkung in Verbindung mit festen Rohrleitungssystemen kann zur Folge haben, dass sich die abgehängte Decke allmählich von den fest verankerten Sprinklern lösen. Das führt zu einer Sprinkler-Fehlausrichtung mit mangelhaftem Brandschutz. Es besteht die Gefahr, dass Sprinkler zu hoch und vom Luftstrom getrennt in der Decke sitzen. Im Brandfall wirkt die Decke dann als Hitzereflektor und der Sprinkler wird nicht rechtzeitig aktiviert Abb. 1 .

In den 1980er-Jahren suchten japanische Ingenieure nach Lösungen, die die seismischen Auswirkungen an Gebäuden ausgleichen können. So kam es zur Entwicklung und Anwendung flexibler Sprinkler anstelle herkömmlicher fester Rohre. Dabei werden die Sprinkler über Querträger an der Deckenstruktur befestigt und über flexible Schläuche mit der Nebenleitung verbunden. Die Sprinkler folgen dadurch Bewegungen der Decke und behalten so ihre Ausrichtung.

In den 1990er-Jahren hielt diese Technik in den USA und etwas später mit ersten Anwendungen in Reinräumen in Europa Einzug. Danach wurden schnell die Vorteile für andere Anwendungsbereiche, insbesondere abgehängte Decken, deutlich und Standards sowie Zulassungs- und Prüfbestimmungen entwickelt.

Victaulic hat inzwischen lange Erfahrung bei der Produktion hochwertiger flexibler Sprinklersysteme wie VicFlex, die neben Sicherheits- und Leistungsvorteilen außerdem Zeit- und Kosteneinsparungen bei der Montage bieten. Sie lassen sich nach Unternehmensgaben bis zu zehn Mal schneller als feste Rohrleitungen installieren.

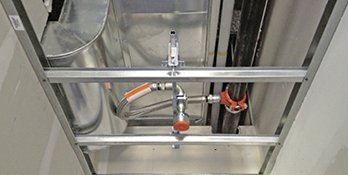

Außerdem ist die Installation einfacher und mit einem geringeren Fehlerrisiko verbunden. Bei festen Rohrleitungssystemen müssen die Abstände genau gemessen, die Rohre zugeschnitten und mit einem Gewinde versehen werden. Dabei treten häufig Fehler auf: Abschnitte werden unter Umständen falsch gemessen oder ausgerichtet und müssen neu bearbeitet werden. Bei der Installation eines flexiblen Sprinklersystems tritt dies nicht auf und der Vorfertigungsgrad kann erhöht werden Abb. 2 .

Die neueste Generation flexibler Sprinklersysteme verbessert das ursprüngliche Konzept. Umflochtene, durch FM und UL zugelassene Schläuche ermöglichen geringere Biegeradien und sind mit mehr möglichen Biegungen noch leistungsfähiger. Dadurch lässt sich eine ordnungsgemäße Positionierung in Zwischendecken einfacher und schneller durchführen. Die neuesten einteiligen Befestigungsversionen von Victaulic sind vormontiert und haben keine losen Teile, die verloren gehen könnten. Indikatoren für die Deckenfliesenmitte an der Halterung unterstützen eine korrekte Positionierung.
